Серия с тремя станциями
Производство и продажа промышленности и торговли
  • ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
    Чиллер 15F

    Хладагент: R22

    Охлаждающий вентилятор: 0,55 кВт * 2

    Объем резервуара для воды: 150 л

    Номинальная мощность: 13,6 кВт

    Источник питания: 3 фазы-380 В/50 Гц

    Размеры: Д1500xШ850xВ1450мм

    Вес: 750 кг

  • ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
    Воздушный бак 1 м³

    Объем: 1,0 м³

    Давление: 0,8 МПа

    Расчетная температура: 150 ℃

    Общая высота: 2400 мм

    Внутренний диаметр: 800 мм

    Интерфейс предохранительного клапана: Rp 11/2

    Интерфейс дренажного клапана: R 1/2

  • ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
    Воздушный компрессор
    -рессор
    ТК-3.6

    Рабочее давление: 0,8 МПа

    Расход воздуха: 3,6 м³/мин .

    Мощность двигателя: 3PH-380V/50Hz

    Размер: 1150x900x1350 мм

    Источник питания: 3 фазы-380 В/50 Гц

    Метод охлаждения: с воздушным охлаждением

    Количество смазки: около 27 л

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Модель
Зона формирования 520 мм х 400 мм 700 мм х 550 мм
Глубина формирования (макс.) 110мм 120мм
Толщина листа 0,2-2,0 мм 0,2-2,0 мм
Скорость формования (макс.) 30раз/мин 35раз/мин
Давление воздуха 0,6-0,8 МПа 0,6-0,8 МПа
Расход воздуха 3,0 м³/мин 3,6 м³/мин
Потребление воды 0,7 м³/ч 0,7 м³/ч
Ширина листа (макс.) 550мм 730мм
Подходящий лист ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д. ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д.
Источник питания 380 В переменного тока, 50 Гц, трехфазный, четырехпроводный 380 В переменного тока, 50 Гц, трехфазный, четырехпроводный
Используемая мощность 50кВт 95кВт
Номинальная мощность 100кВт 190кВт
Мощность нагрева 75кВт 118кВт

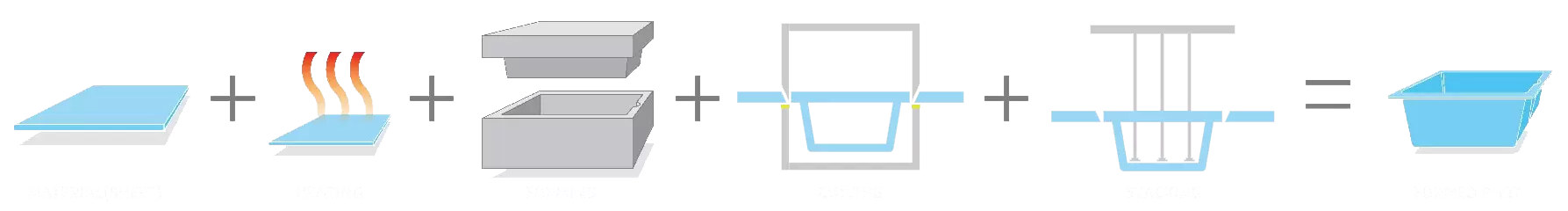

Процедура Формование-резка-укладка Формование-резка-укладка
Измерение Д9700*В4600*В2700мм Д13000*В4700*В2750мм
Масса Около 9,0 т Около 19,0 т
Модель
Зона формирования
Глубина формирования (макс.)
Толщина листа
Скорость формования (макс.)
Давление воздуха
Расход воздуха
Потребление воды
Ширина листа (макс.)
Подходящий лист
Источник питания
Мощность нагрева
Используемая мощность
Номинальная мощность
Процедура
Измерение
Масса
520 мм х 400 мм
110мм
0,2-2,0 мм
30раз/мин
0,6-0,8 МПа
3,0 м³/мин
0,7 м³/ч
550мм
ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д.
380 В переменного тока, 50 Гц, трехфазный, четырехпроводный
75кВт
50кВт
100кВт
Подача-нагрев-формовка-резка-укладка-переработка
Д9700*В4600*В2700мм
О 9Т
520 мм х 400 мм
110мм
0,2-2,0 мм
30раз/мин
0,6-0,8 МПа
3,0 м³/мин
0,7 м³/ч
550мм
ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д.
380 В переменного тока, 50 Гц, трехфазный, четырехпроводный
75кВт
50кВт
100кВт
Подача-нагрев-формовка-резка-укладка-переработка
Д9700*В4600*В2700мм
О 9Т
  • Строгий режим
  • Высокая стабильность
  • Тихий шум
  • Низкоэнергетичный
    потребление
  • Высокий уровень
  • Полностью автоматический

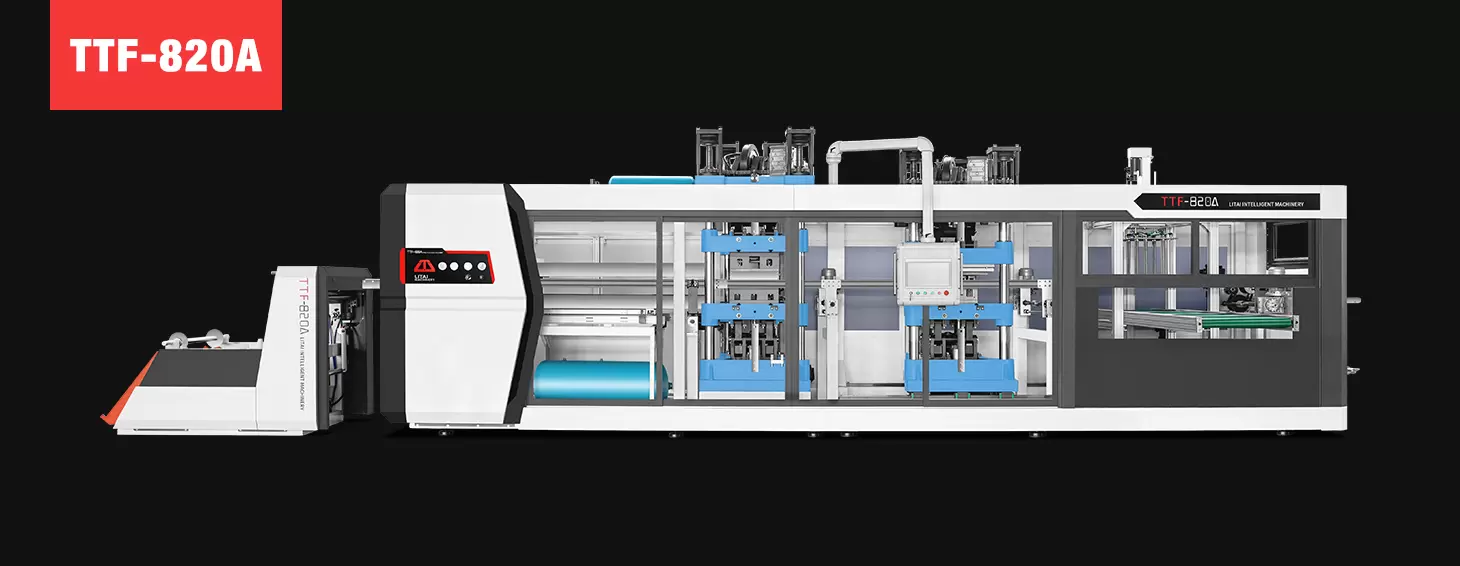

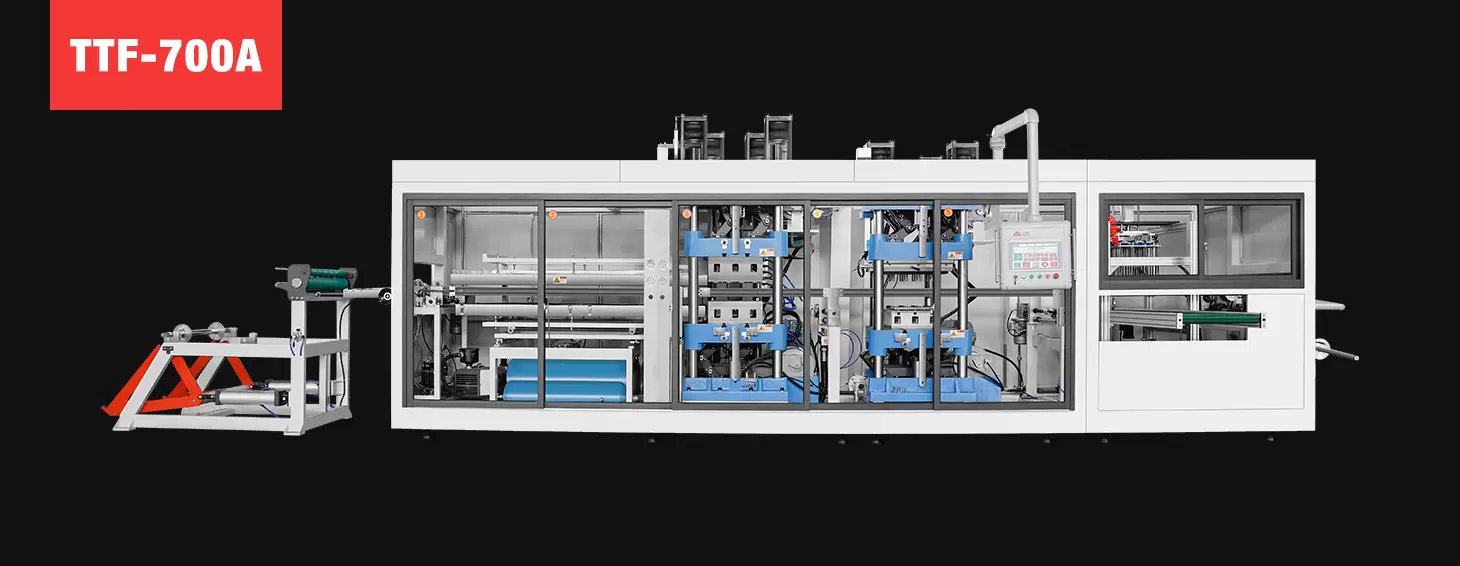

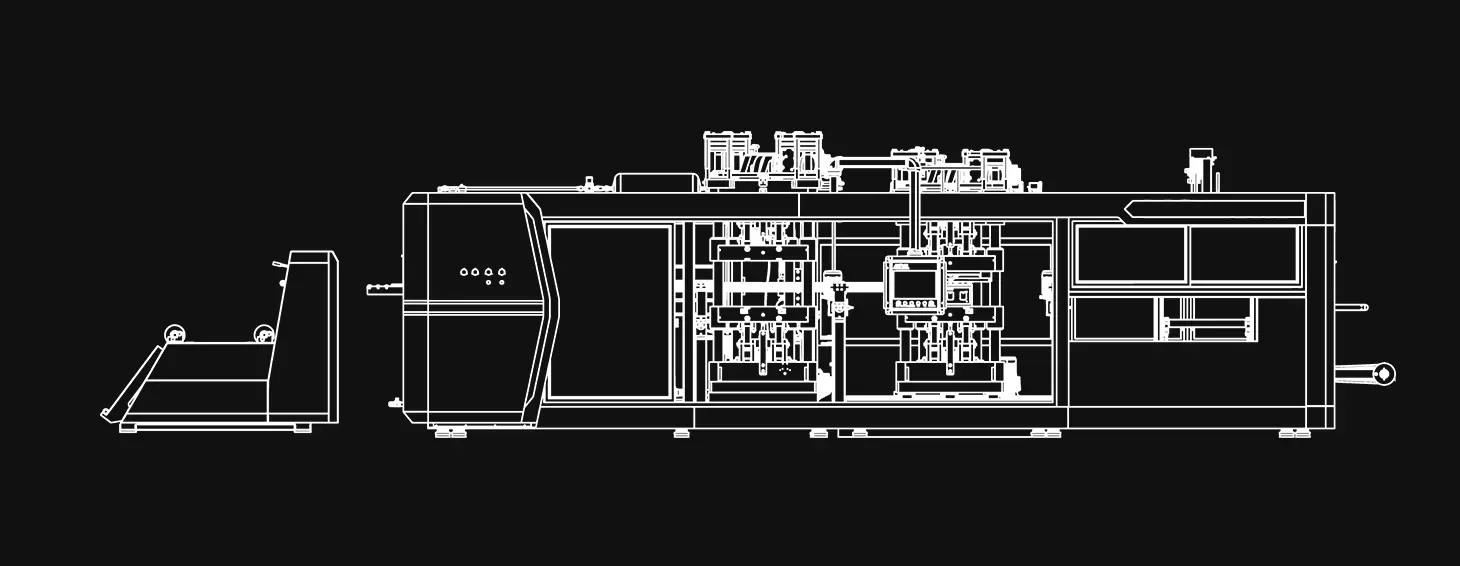

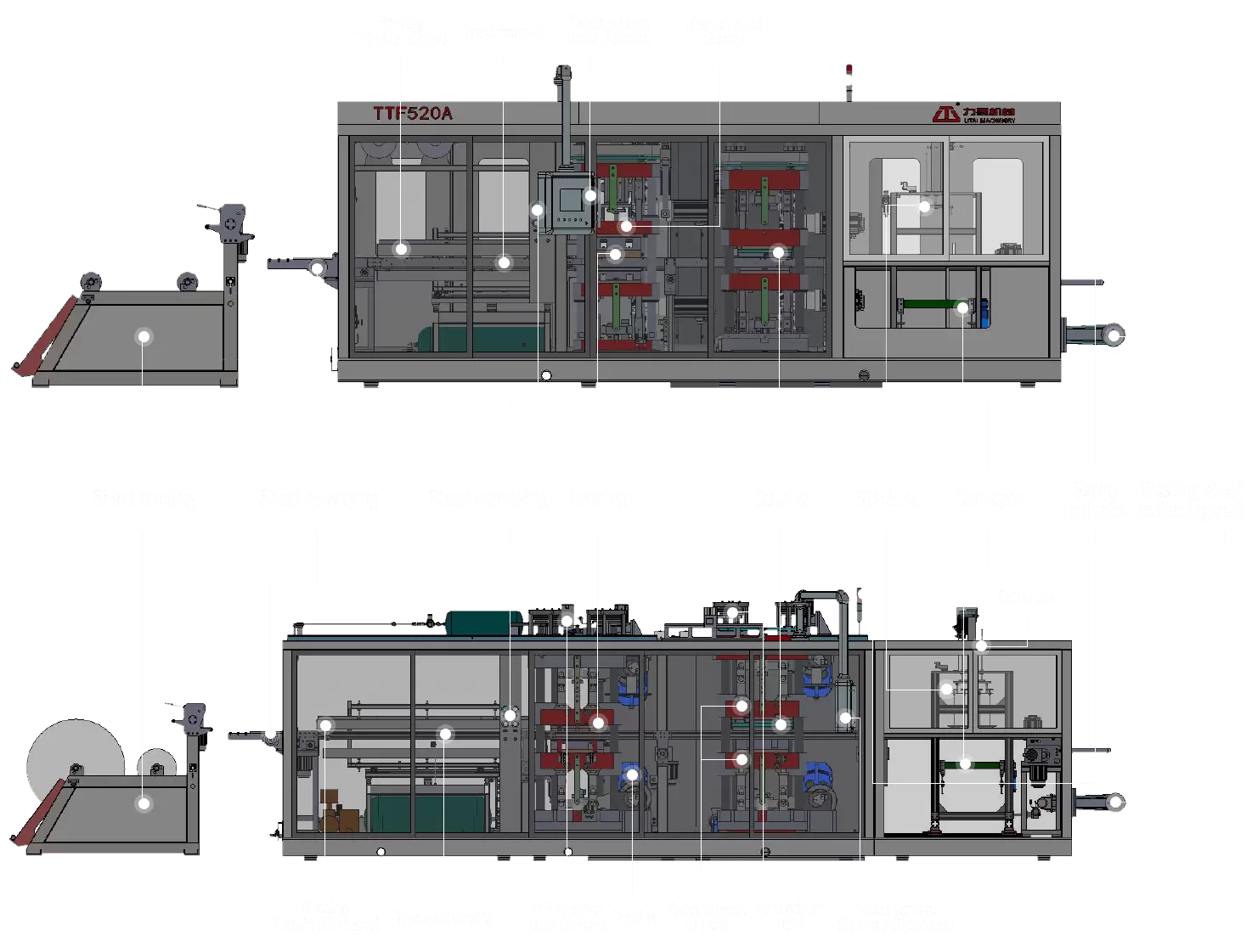

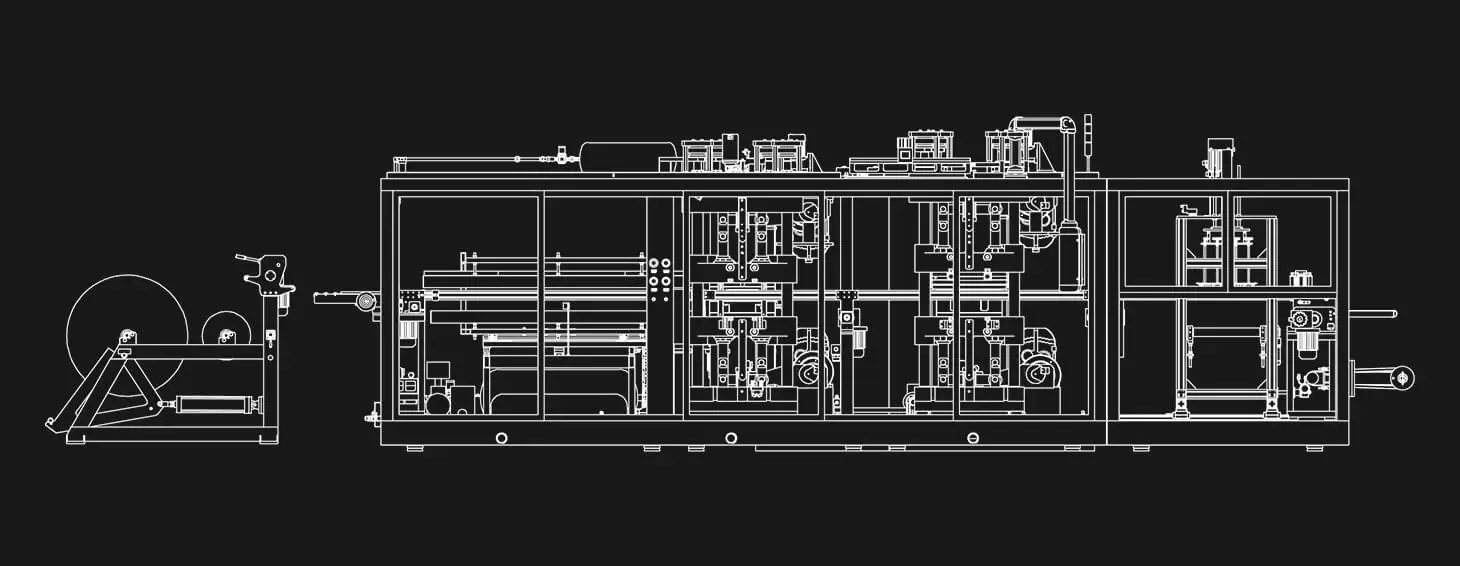

Линейная схема TTF-700A

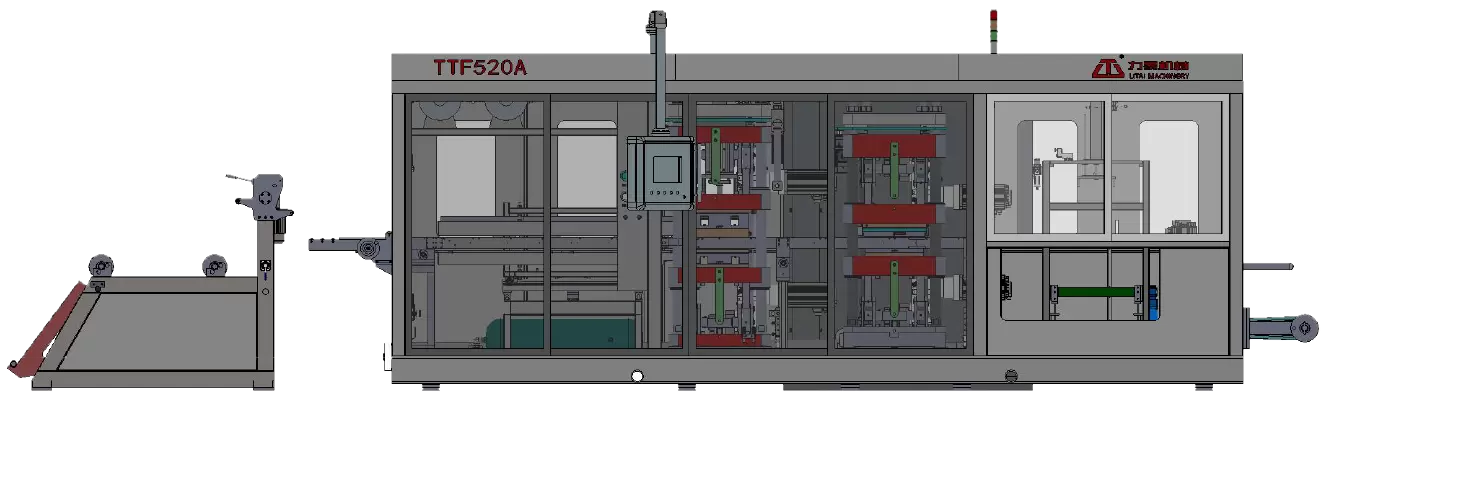

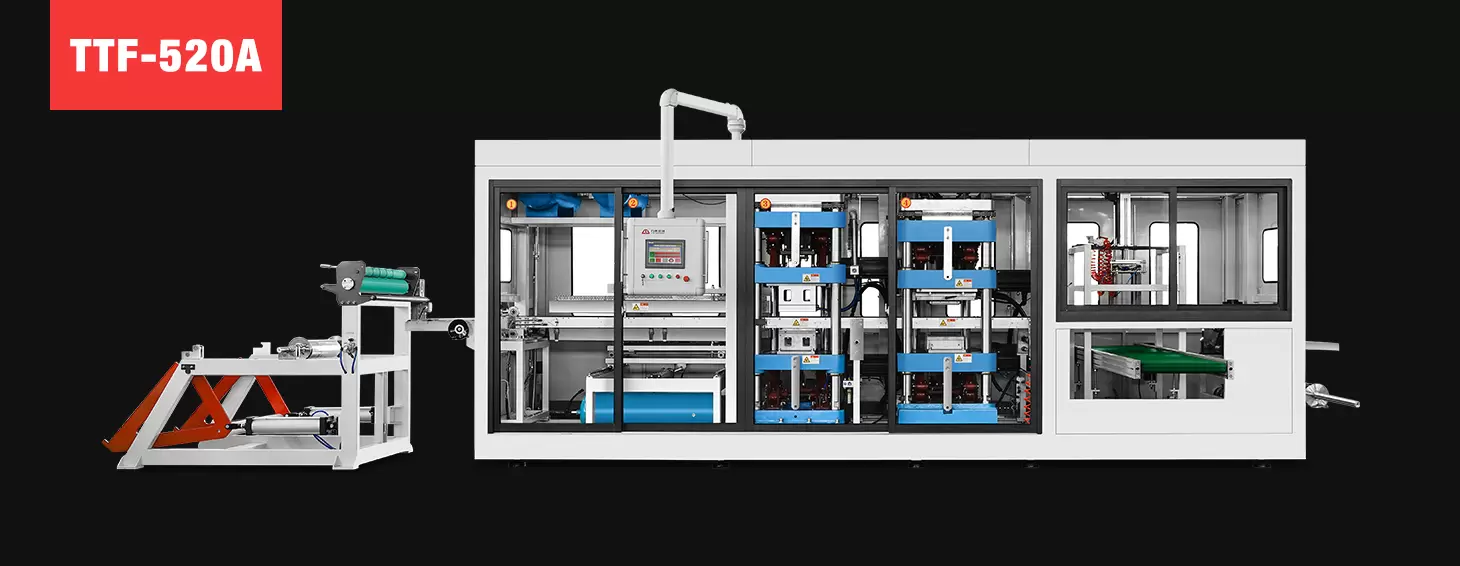

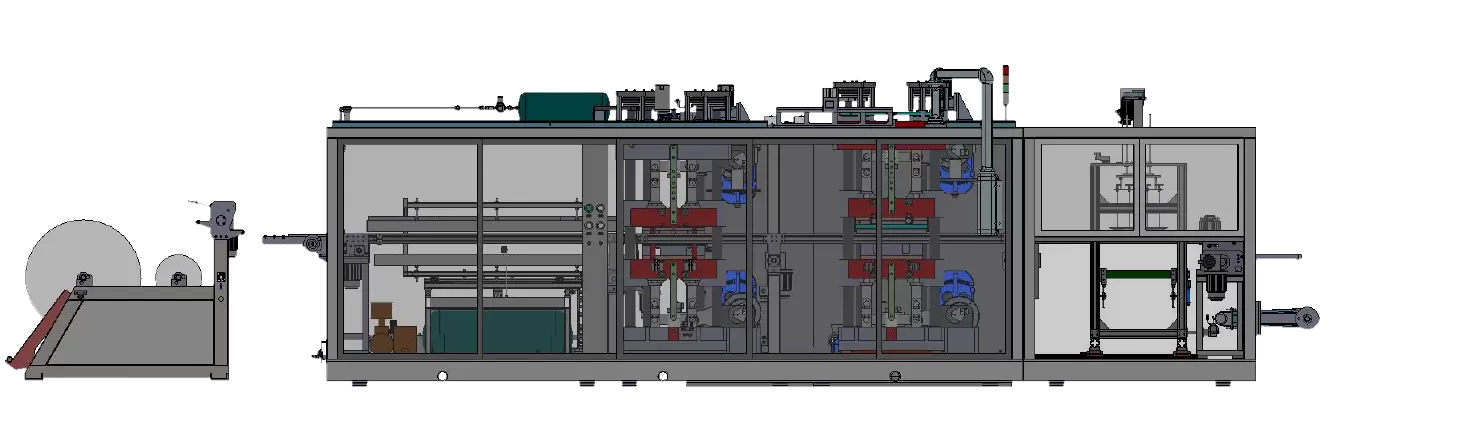

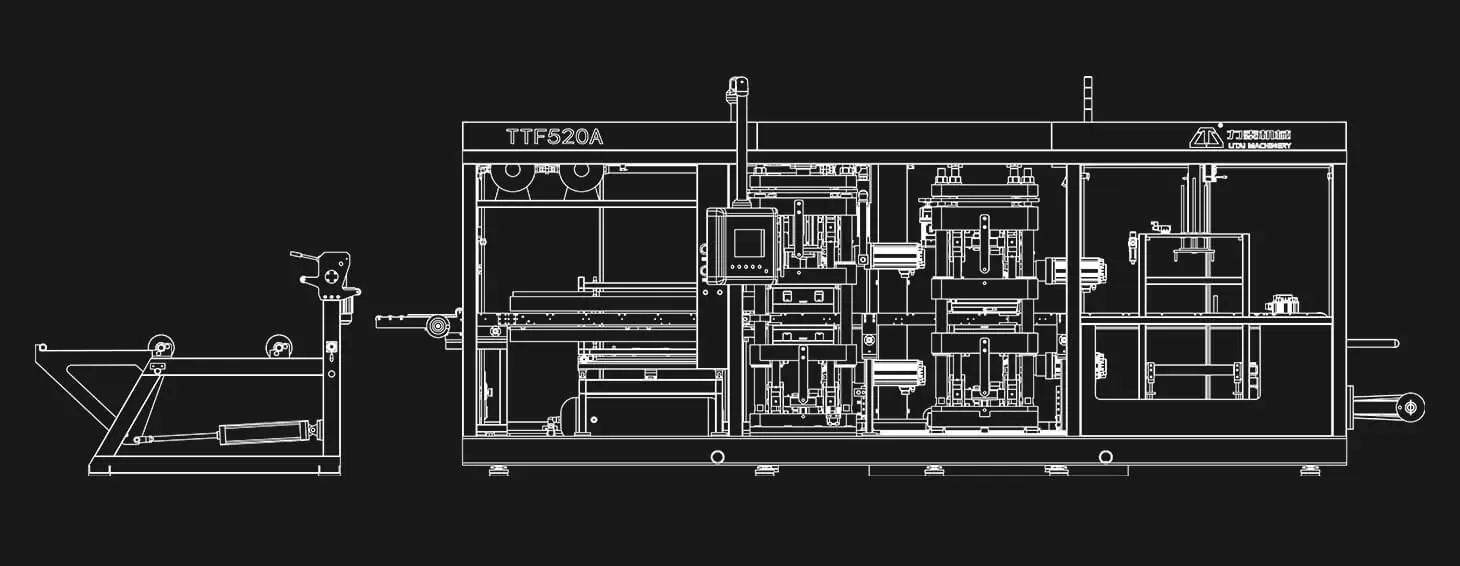

Линейная схема TTF-520A
Заявление

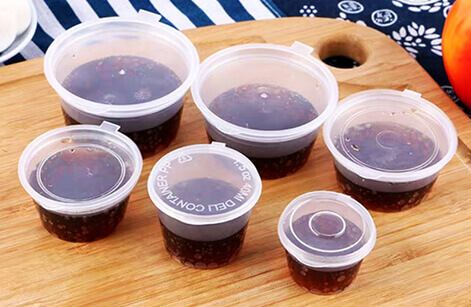

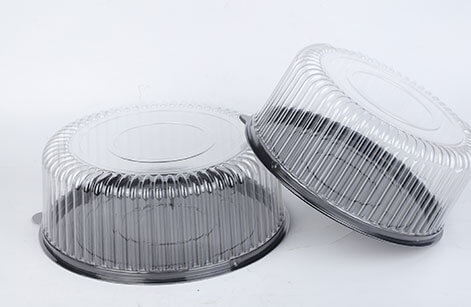

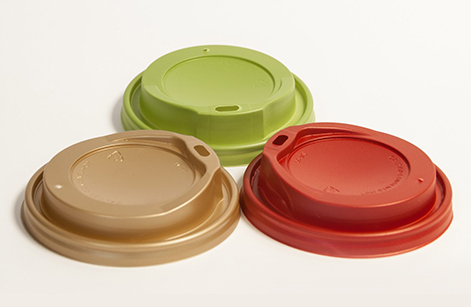

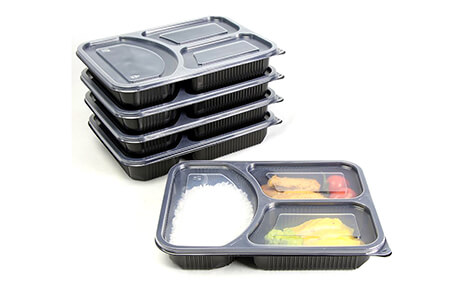

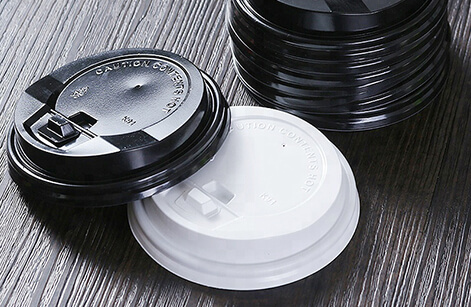

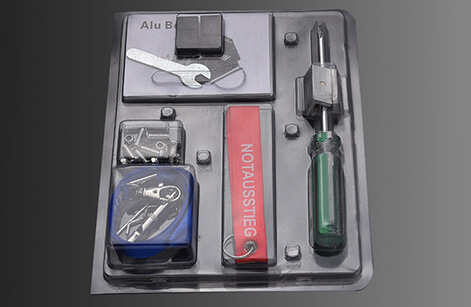

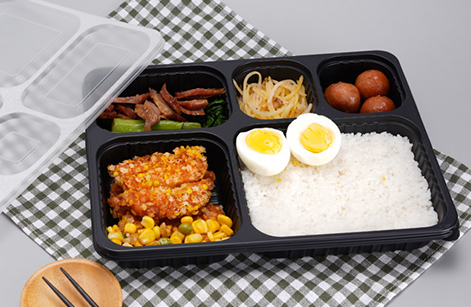

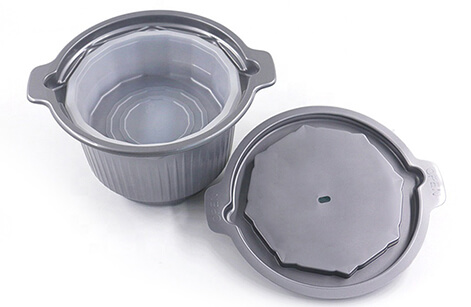

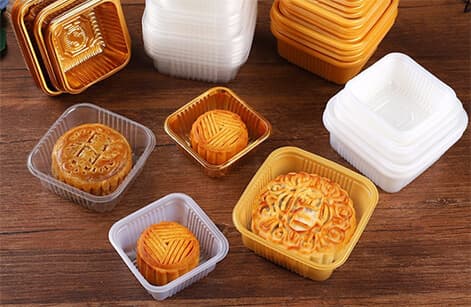

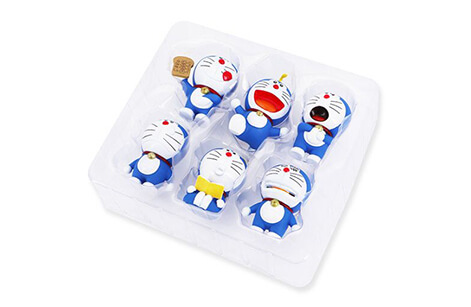

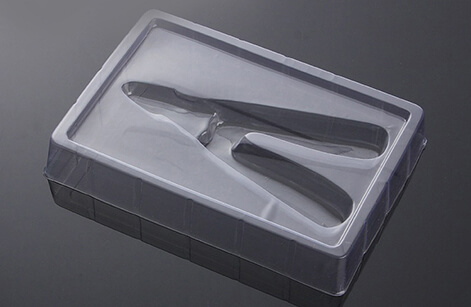

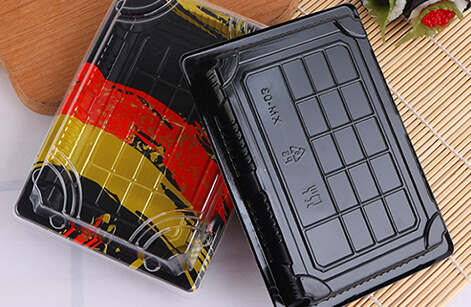

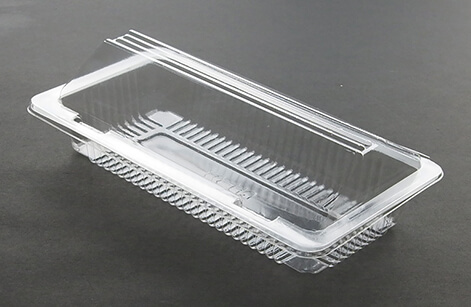

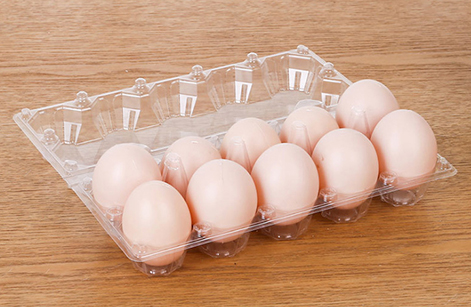

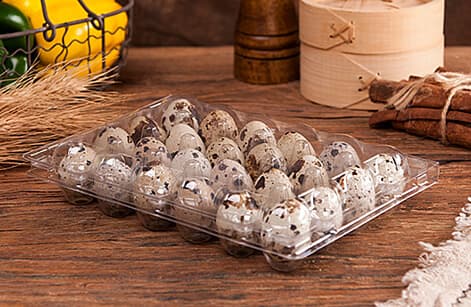

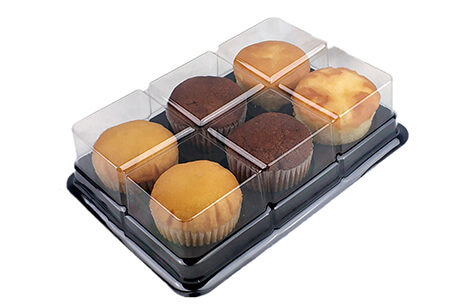

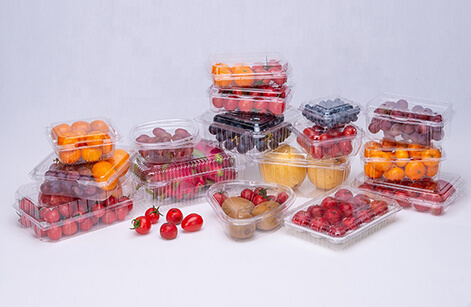

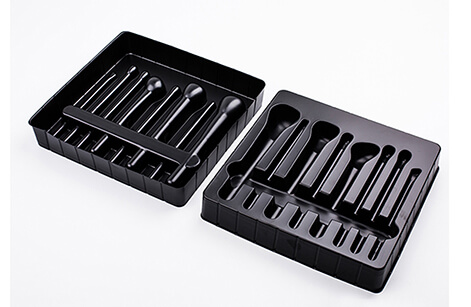

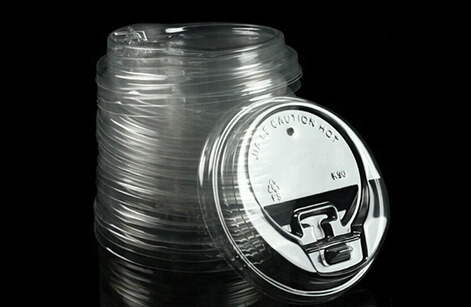

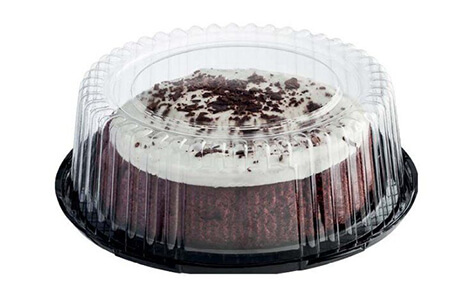

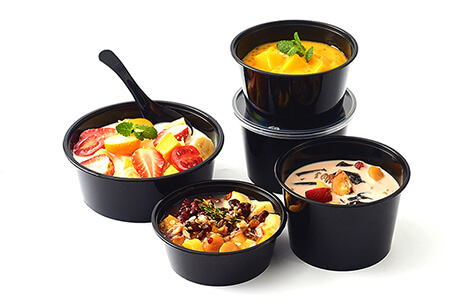

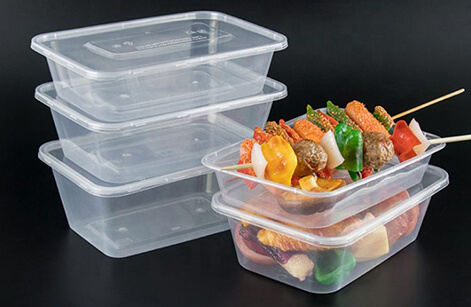

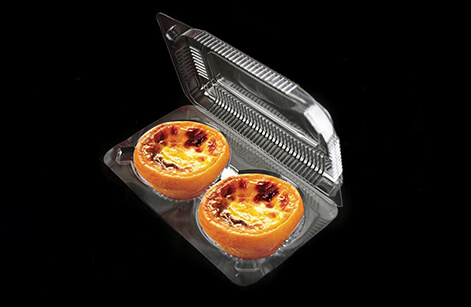

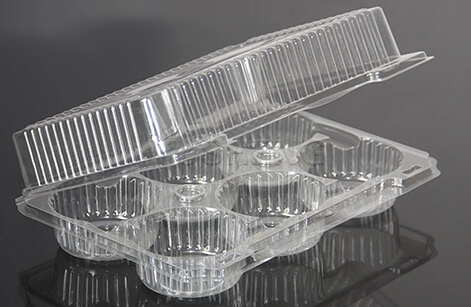

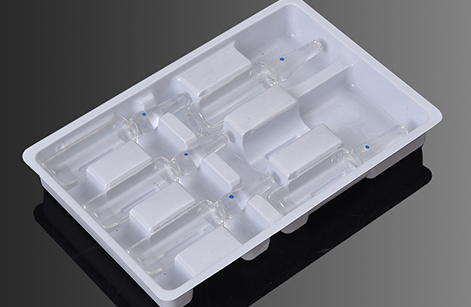

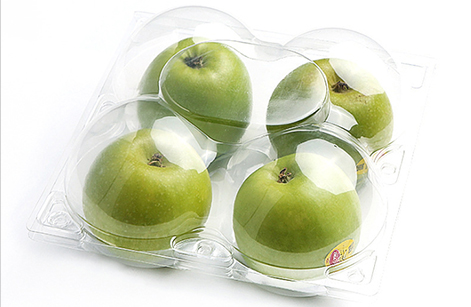

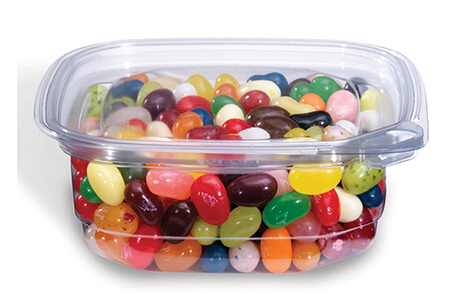

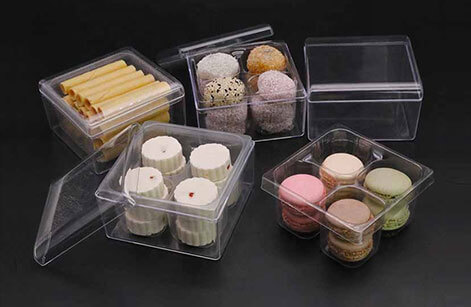

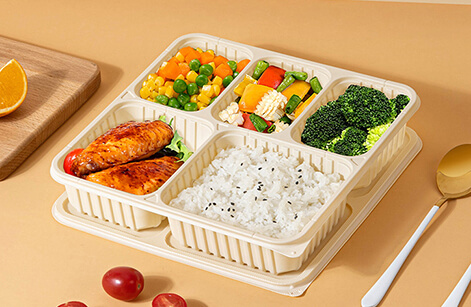

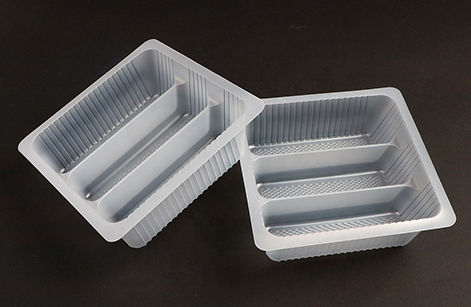

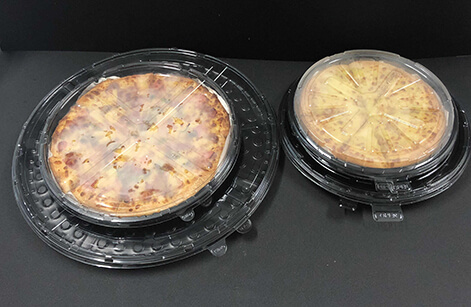

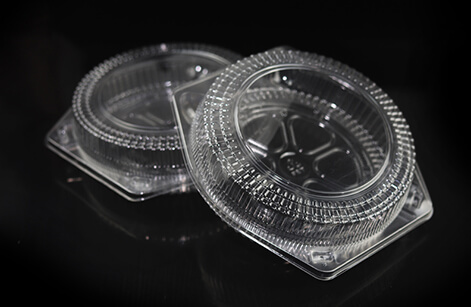

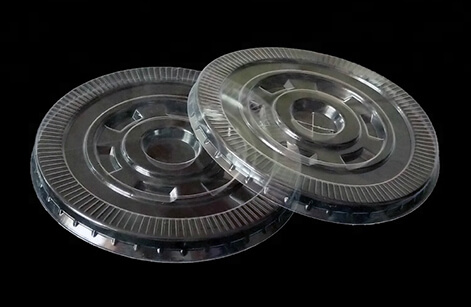

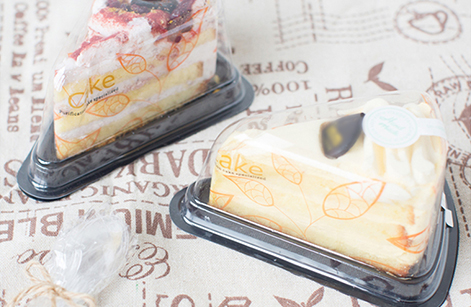

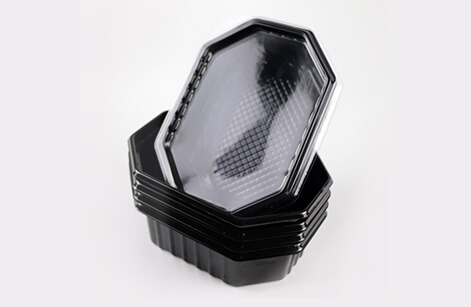

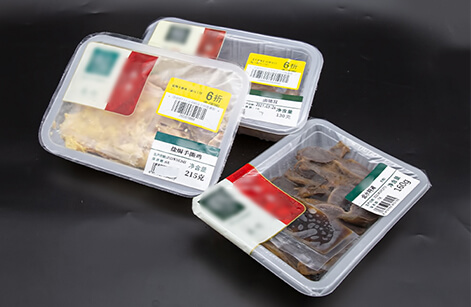

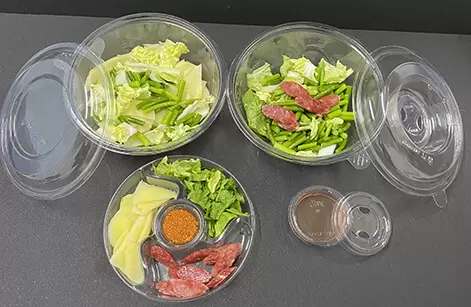

Полностью автоматический термоформовочный станок серии TTF является нашим последним разработанным основным продуктом. Машина сочетает в себе процессы формовки, штамповки, резки и укладки. широко используется и подходит для большинства клиентов, он может производить пластиковые лотки, контейнеры, коробки, крышки и т. д. Машина полностью приводится в действие серводвигателем. стабильная работа, низкий уровень шума, высокая эффективность, высокое качество.
Обогрев:
Trimble (Китай)
Трек: ручной Сенсорный экран:
Детла (Тайвань)
Ручная форма
сдача
  • Подача листов
  • Транспортировка листов

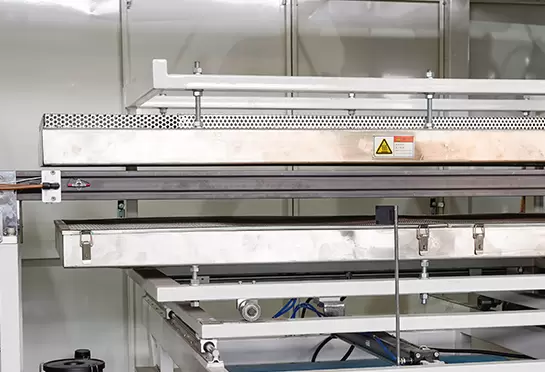

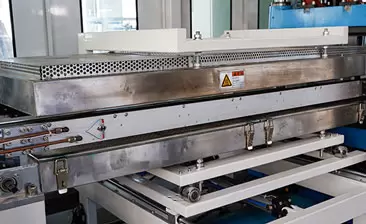

  • Обогрев:
    Тримбл (Китай)
  • Трек: ручной

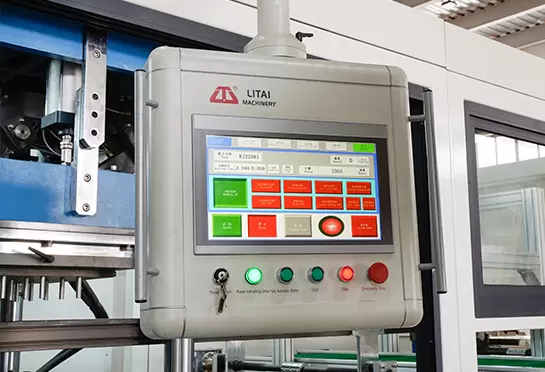

  • Сенсорный экран:
    Детла (Тайвань)
  • Ручная форма
    сдача
  • Барометр
  • Формирование
  • Резка
  • Укладка
  • Безопасность
    индикатор
  • конвейер
  • Лист отходов
    собирающая часть

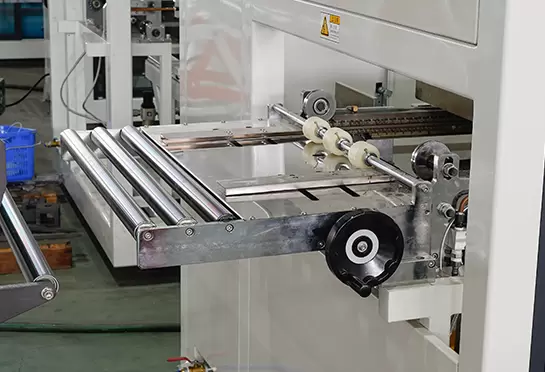

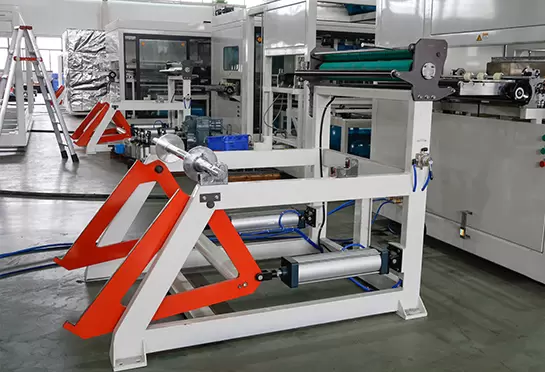

Подача листов
Подача листов
Транспортировка листов
Транспортировка листов
Барометр
Барометр

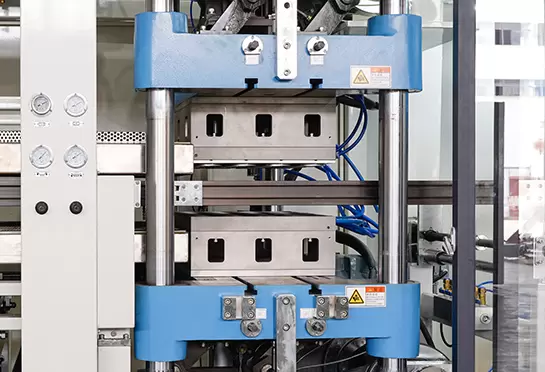

Формирование
Формирование

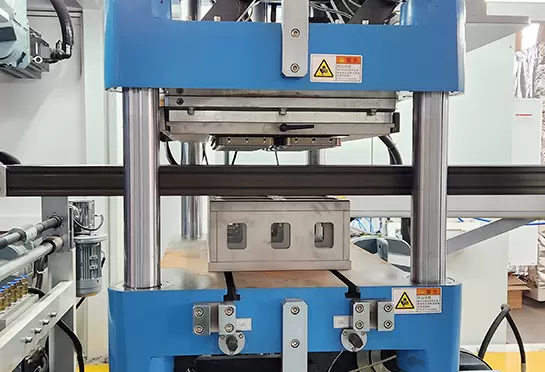

Резка
Резка

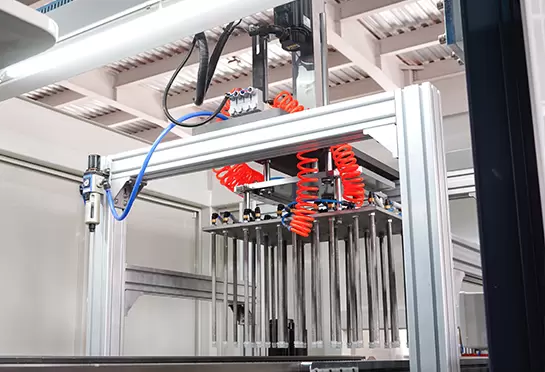

Укладка
Укладка

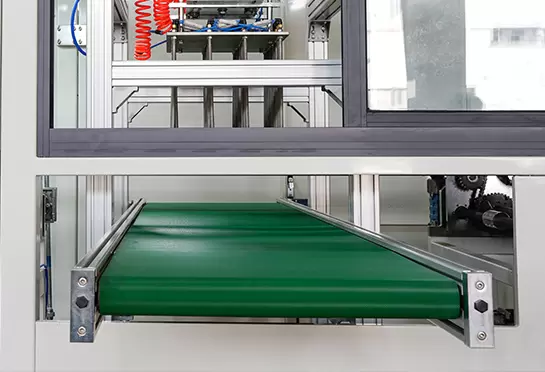

конвейер
конвейер
Безопасность
индикатор
Безопасность
индикатор
Лист отходов
собирающая часть
Лист отходов
собирающая часть
  • Подача листов
  • Транспортировка листов
  • Обогрев:
    Эрштейн (Германия)
  • Трек: автоматический
  • Барометр
  • Поднять сервопривод:
    Детла (Тайвань)
  • Формирование
  • Турбина
  • Быстрое изменение
    плесени
  • Быстрое изменение
    плесени
  • Автокорректировка
    плесень
  • Резка
  • Сенсорный экран:
    Сименс (Германия)
  • Безопасность
    индикатор
  • Укладка
  • конвейер
  • Индикатор безопасности
  • Лист отходов
    собирающая часть
Обогрев:
Erstein (Германия)
Трек: автоматический Подтягивающий сервопривод:
Детла (Тайвань)
Турбина Быстросменная
Автоматическая настройка пресс-формы
Плесень

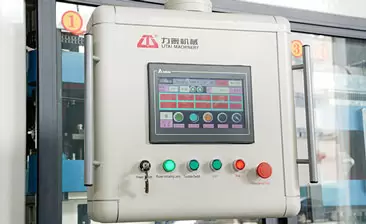

Сенсорный экран:
Сименс (Германия)
ОБЗОР МАШИНЫ

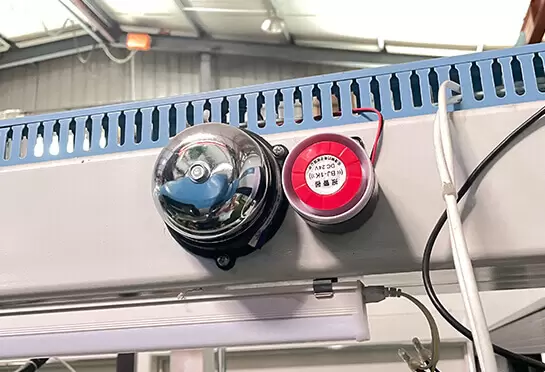

  • Есть функция сигнализации раздвижных дверей.

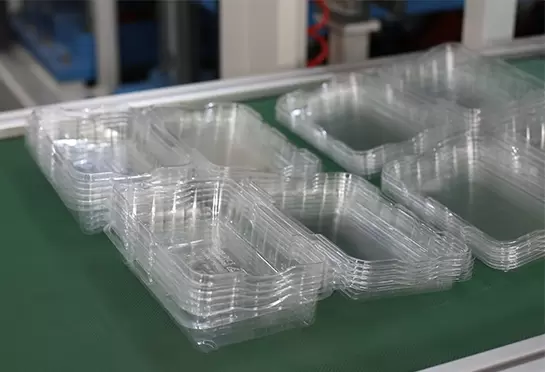

  • Низкий центр тяжести и высота готовой продукции, а также стабильная работа обеспечивают простоту эксплуатации и удобство просмотра.

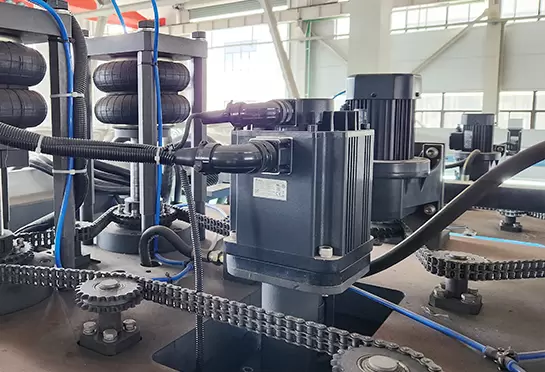

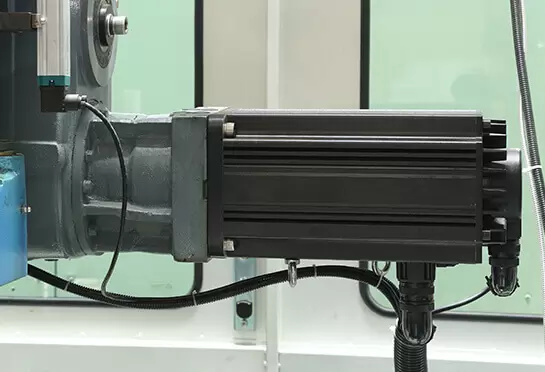

  • Каждый серводвигатель имеет защиту от перегрузки для перегрузки машины.

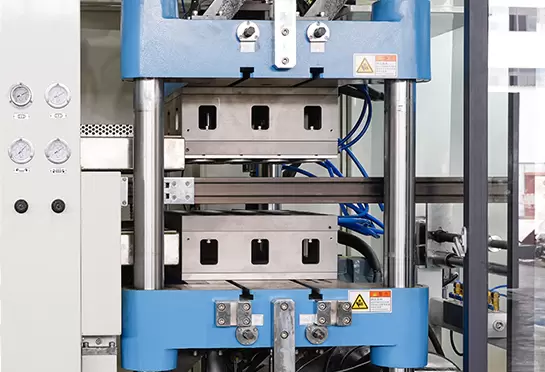

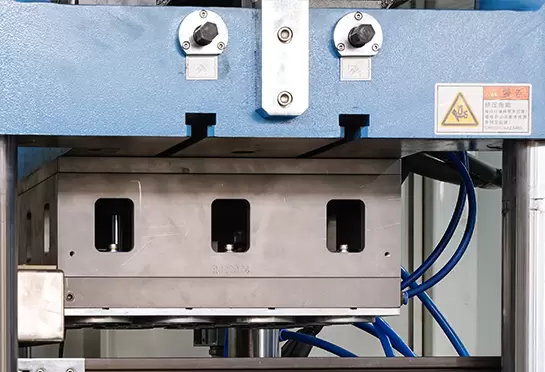

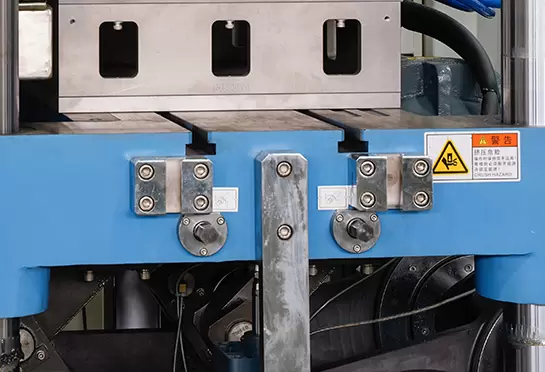

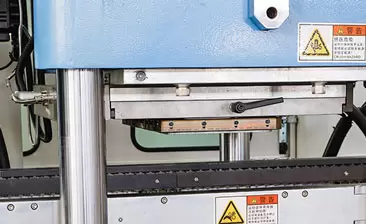

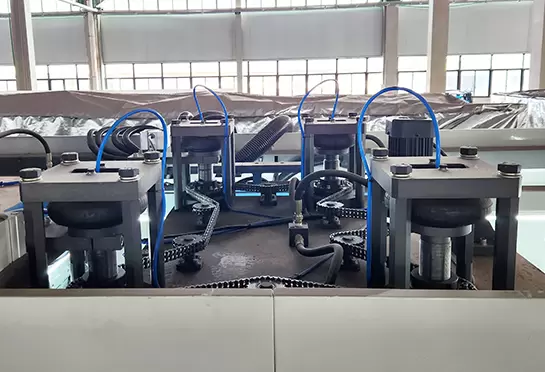

  • Имеется устройство быстрой смены пресс-формы, которое значительно сокращает время смены пресс-формы.

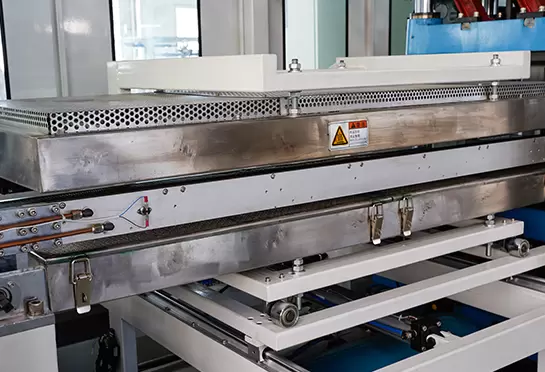

  • В машине используется температурная система PID, она показывает высокую точность и допуск контроля температуры <1 ℃.

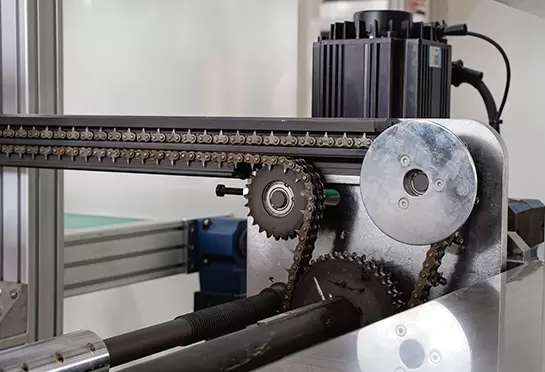

  • Зубчатая цепь из марганца 65# помогает транспортировать лист. Алюминиевые рельсы с водяным охлаждением, экономят воду.
  • Загрузочная и нагревательная части имеют оптоэлектронный переключатель для предотвращения ошибок, связанных с производственным процессом.

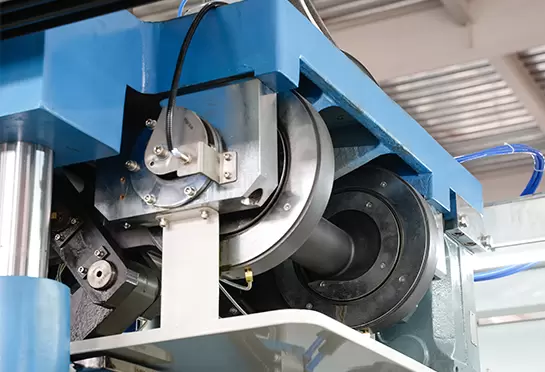

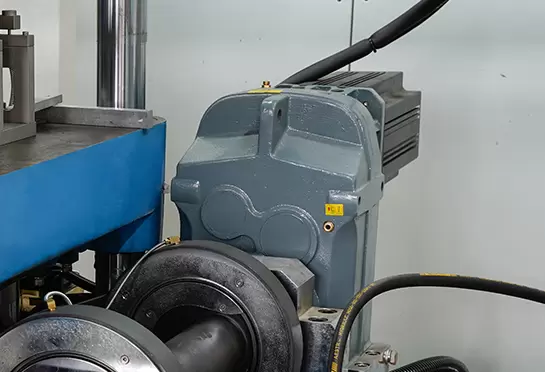

  • Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом.
Есть функция сигнализации раздвижных дверей. Есть функция сигнализации раздвижных дверей.
Низкий центр тяжести и высота готовой продукции, а также стабильная работа обеспечивают простоту эксплуатации и удобство просмотра. Низкий центр тяжести и высота готовой продукции, а также стабильная работа обеспечивают простоту эксплуатации и удобство просмотра.
Каждый серводвигатель имеет защиту от перегрузки для перегрузки машины. Каждый серводвигатель имеет защиту от перегрузки для перегрузки машины.
Имеется устройство быстрой смены пресс-формы, которое значительно сокращает время смены пресс-формы. Имеется устройство быстрой смены пресс-формы, которое значительно сокращает время смены пресс-формы.
В машине используется температурная система PID, она показывает высокую точность и допуск контроля температуры <1 ℃. В машине используется температурная система PID, она показывает высокую точность и допуск контроля температуры <1 ℃.
Зубчатая цепь из марганца 65# помогает транспортировать лист. Алюминиевые рельсы с водяным охлаждением, экономят воду. Зубчатая цепь из марганца 65# помогает транспортировать лист. Алюминиевые рельсы с водяным охлаждением, экономят воду.
Загрузочная и нагревательная части имеют оптоэлектронный переключатель для предотвращения ошибок, связанных с производственным процессом. Загрузочная и нагревательная части имеют оптоэлектронный переключатель для предотвращения ошибок, связанных с производственным процессом.
Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом. Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом.
