Четырехстанционная термоформовочная машина

Четырехстанционная термоформовочная машина
Производство и продажа промышленности и торговли
  • ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
    Чиллер 15F
    Охлаждение форм, рельсов и гидравлических систем во время работы машины.

    Хладагент: R22

    Охлаждающий вентилятор: 0,55 кВт*2

    Объем бака для воды: 150 л

    Номинальная мощность: 13,6 кВт

    Электропитание: 3 фазы-380 В/50 Гц

    Размеры: Д1500xШ850xВ1450 мм

    Вес: 750 кг

  • ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
    Воздушный резервуар 1м³
    Вспомогательная часть системы сжатия воздуха, обеспечивающая поддержание стабильного давления воздуха.

    Объем: 1,0 м³

    Давление: 0,8 МПа

    Расчетная температура: 150℃

    Общая высота: 2400 мм

    Внутренний диаметр: 800 мм

    Интерфейс предохранительного клапана: Rp 11/2

    Интерфейс сливного клапана: R 1/2

  • ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
    Воздушный компрессор
    ТК-3.6
    Обеспечьте достаточное количество воздуха во время формования

    Рабочее давление: 0,8 МПа

    Воздухопроизводительность: 3,6 м³/мин

    Мощность двигателя: 3 фазы-380 В/50 Гц

    Размеры: 1150x900x1350 мм

    Электропитание: 3 фазы-380 В/50 Гц

    Метод охлаждения: Воздушное охлаждение

    Количество смазки: около 27 л

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Модель
Зона формирования520 мм х 400 мм700 мм х 550 мм
Глубина формирования (макс.)110мм120мм
Толщина листа0,2-2,0 мм0,2-2,0 мм
Скорость формования (макс.)30раз/мин35раз/мин
Давление воздуха0,6-0,8 МПа0,6-0,8 МПа
Расход воздуха3,0 м³/мин3,6 м³/мин
Потребление воды0,7 м³/ч0,7 м³/ч
Ширина листа (макс.)550мм730мм
Подходящий листПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д.ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д.
Источник питания380 В переменного тока, 50 Гц, трехфазный, четырехпроводной380 В переменного тока, 50 Гц, трехфазный, четырехпроводной
Используемая мощность55кВт105кВт
Номинальная мощность110кВт210кВт
Мощность нагрева75кВт118кВт
ПроцедураФормование-штамповка-резка-укладкаФормование-штамповка-резка-укладка
ИзмерениеД11000*В4600*В2700ммД9700*В4600*В2700мм
МассаОколо 11,0 тОколо 25,0 т
Модель
  • Высокий уровень безопасности
  • Высокая устойчивость
  • Низкий уровень шума
  • Низкое потребление энергии
    потребление
  • Высокая степень использования
  • Полностью автоматический

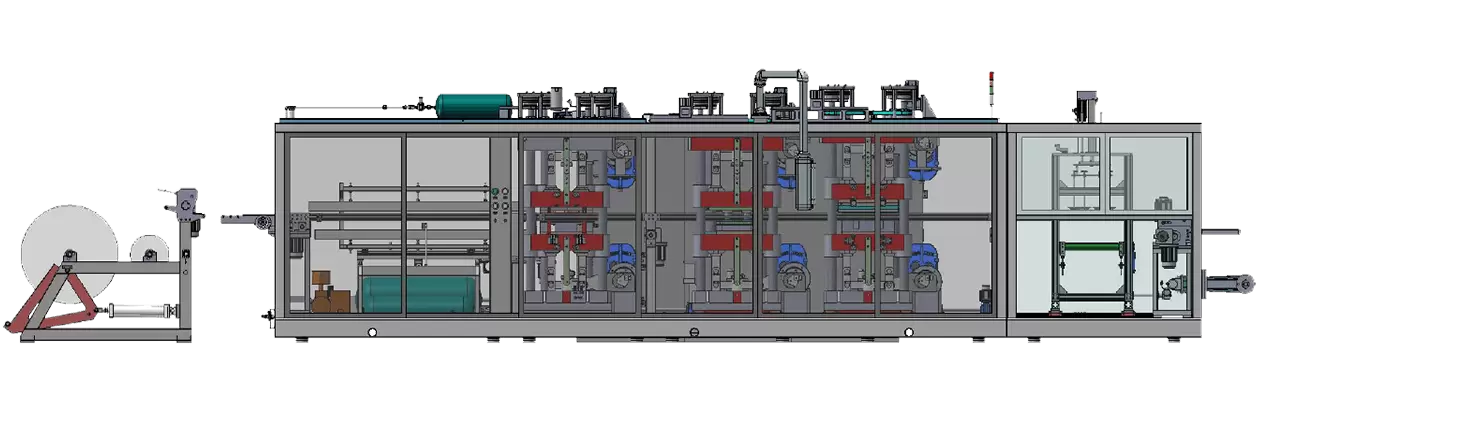

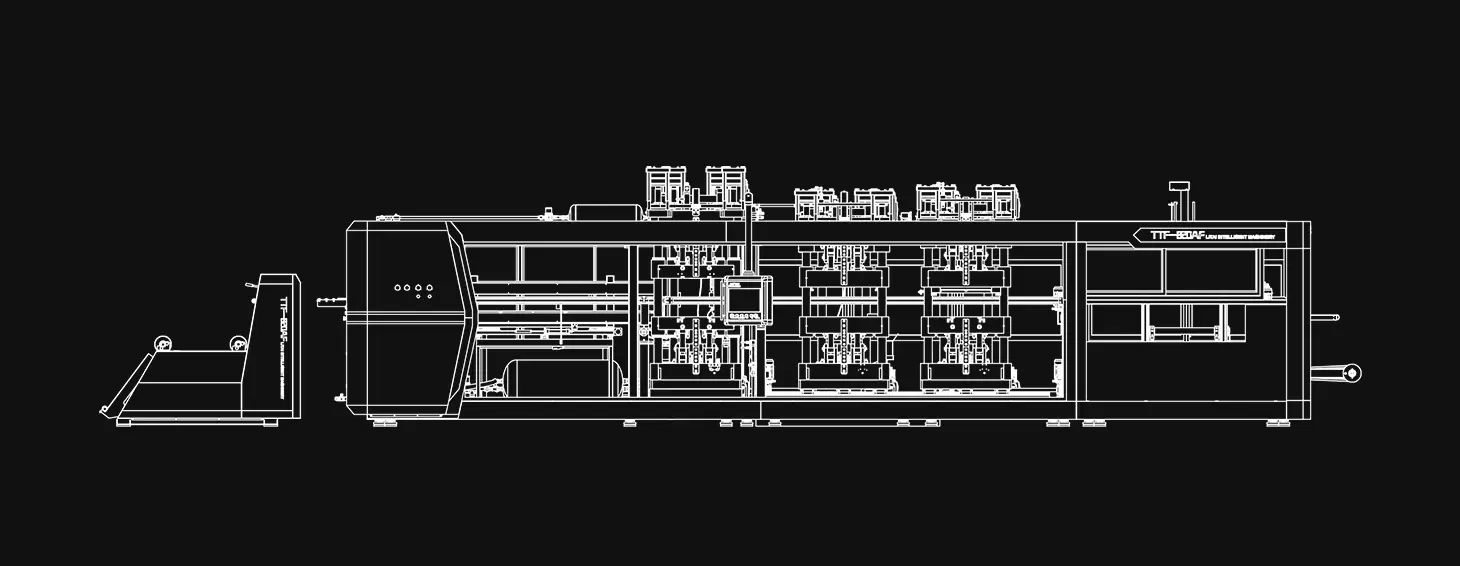

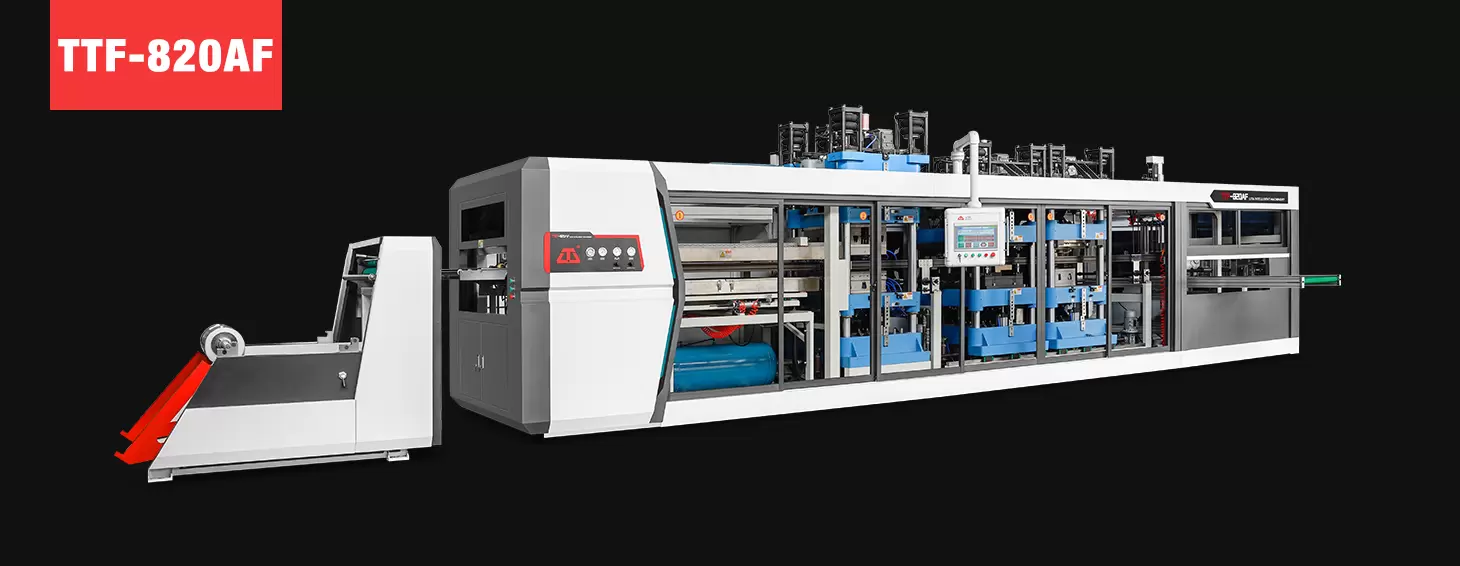

Линейная диаграмма TTF-820AF
Линейная схема термоформовочной машины TTF-700AF
Линейная диаграмма TTF-700AF
Линейная схема термоформовочной машины TTF-700AF

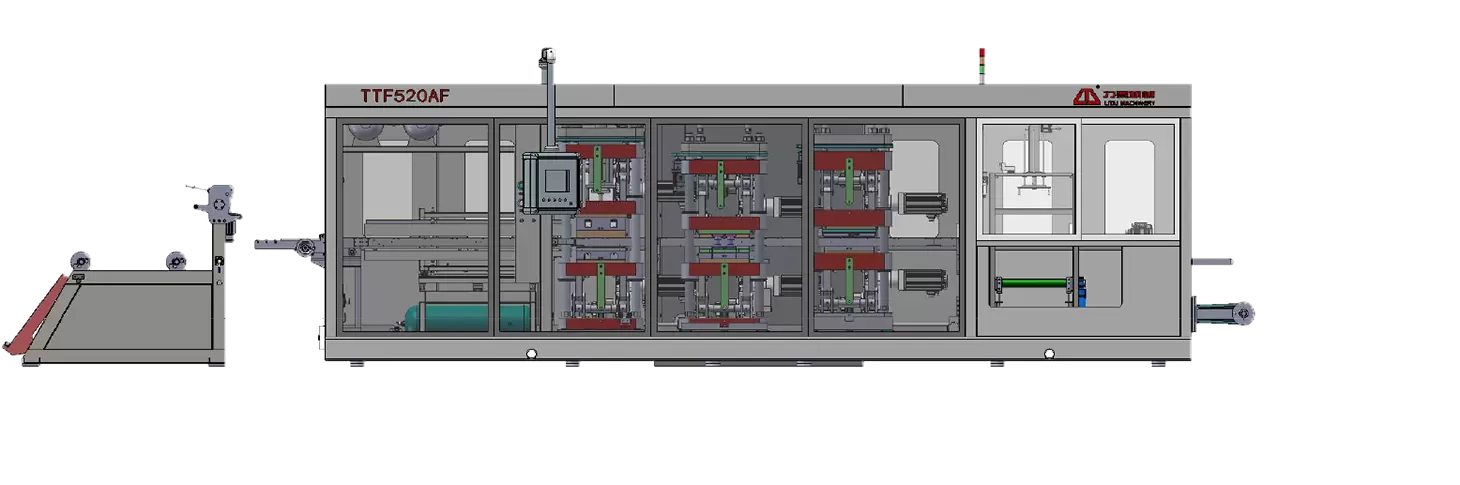

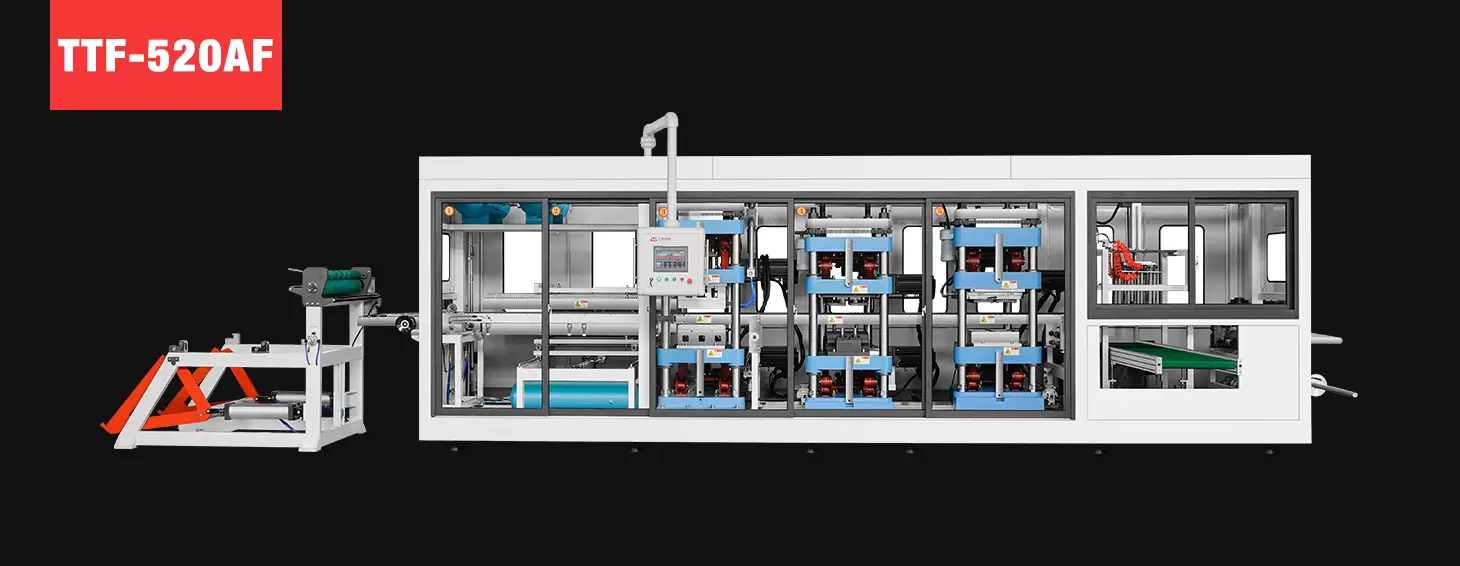

Линейная диаграмма TTF-520AF
Линейная схема термоформовочной машины TTF-520AF
Заявление

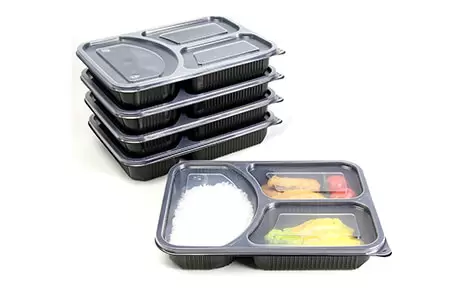

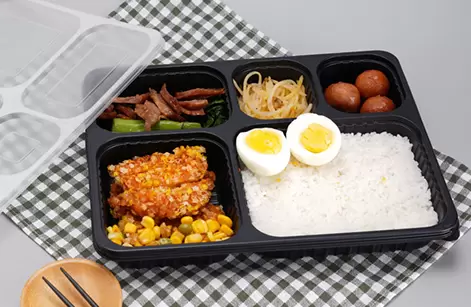

Полностью автоматическая термоформовочная машина серии TTF — наша последняя разработка. Разработанный основной продукт. Термоформовочная машина для пластика сочетает в себе процессы формования, штамповки, резки и укладки. Для производства одноразовых пластиковых изделий. Подходит для большинства запрошенных клиентов, он может производить пластиковые лотки, контейнеры-раскладушки, коробки для завтрака, коробки для фруктов с боковыми отверстиями, крышки, лотки для ампул, коробки для клубники и черники и т. Д. Пластиковые контейнеры с отверстиями. Машина полностью управляется серводвигателем. Стабильная работа, низкий уровень шума, высокая эффективность, высокое качество.

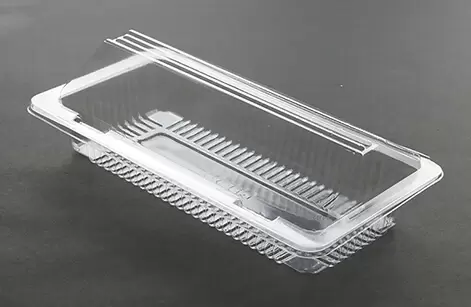

  • Крышка для чашки

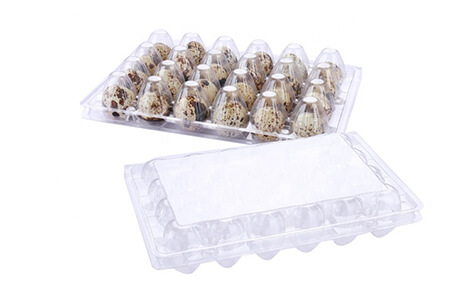

  • Лоток для перепелиных яиц
  • Коробка для лунных пряников

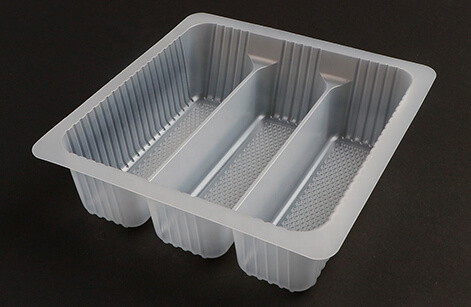

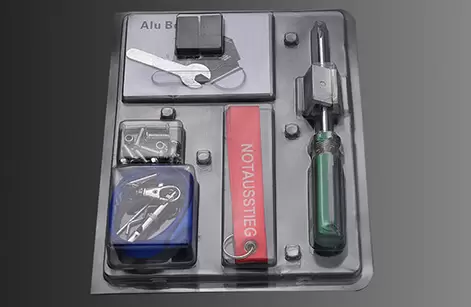

  • Лоток для упаковки оборудования

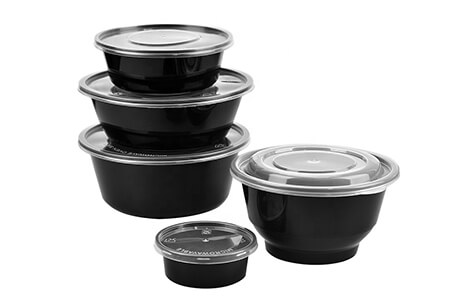

  • пластиковая миска
  • поднос для игрушек
  • коробка конфет

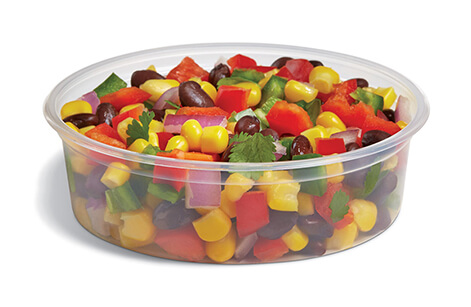

  • салатница

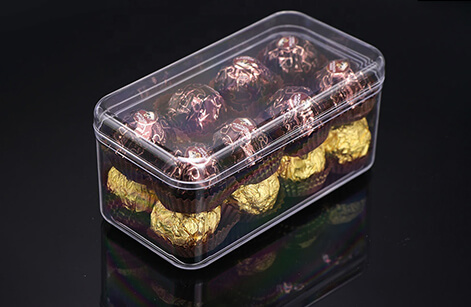

  • коробка шоколада
  • коробка для пиццы
  • коробка фастфуда

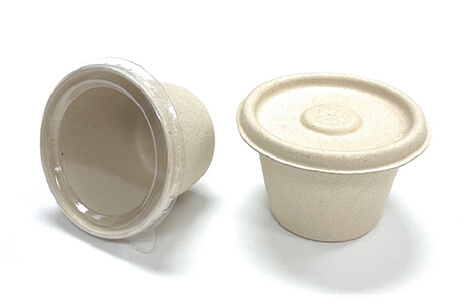

  • Контейнер для соуса из PLA
  • контейнер для соуса

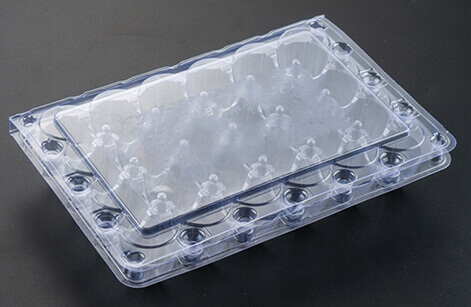

  • лоток для яиц
  • косметический лоток
  • коробка для выпечки
  • коробка для яичного тарта
  • саморазогревающийся ланч-бокс
  • коробка для еды на вынос
  • коробка для печенья
  • пластиковая крышка
  • салатница

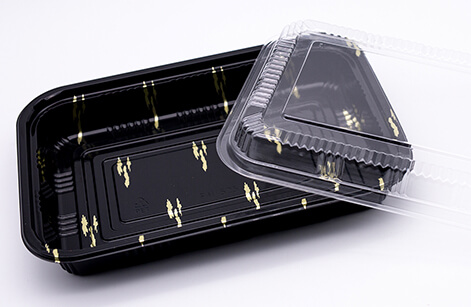

  • суши-бокс
  • коробка для печенья
  • Лоток для ампул

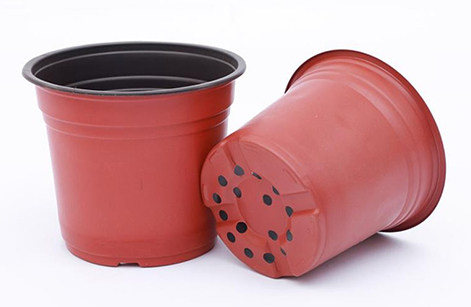

  • цветочный горшок

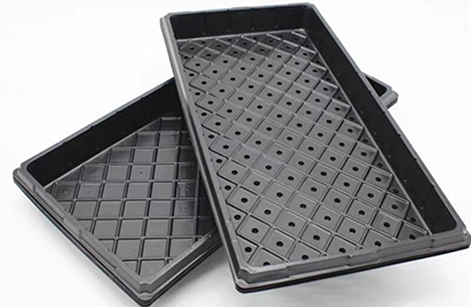

  • Лоток для рассады

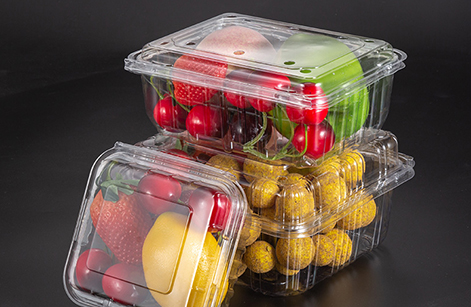

  • ящик для фруктов

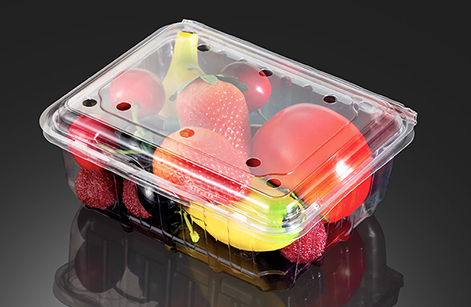

  • ящик для фруктов
  • лоток для яиц

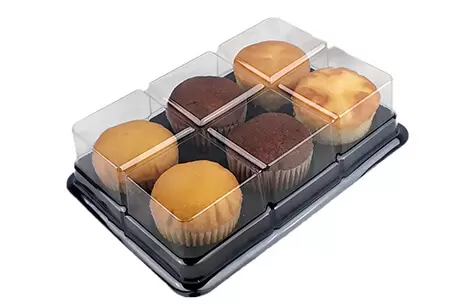

  • коробка для торта

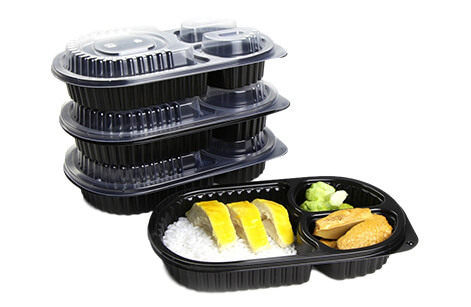

  • коробка для ланча
  • коробка фастфуда

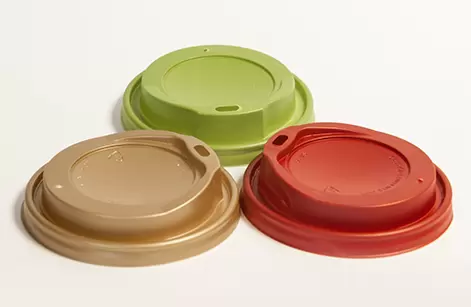

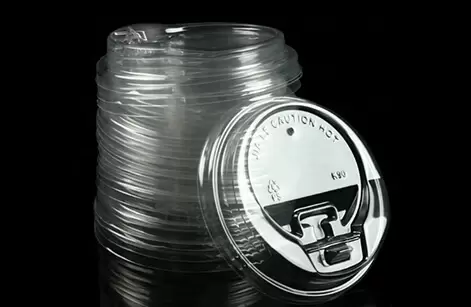

  • Крышка для кофейной чашки
  • Крышка для чашки
  • Коробка для хранения свежих продуктов
  • Коробка для печенья
  • Коробка для торта
Сенсорный экран:
Detla (Тайвань)
Трек:ручной Ручная форма
изменять
Четырехстанционная термоформовочная машина
  • Транспортировка листов
    Четырехстанционная термоформовочная машина
  • Транспортировка листов
  • Обогрев:
    Trimble (Китай)
  • Трек:ручной
  • Сенсорный экран:
    Детла (Тайвань)
  • Ручная форма
    изменять

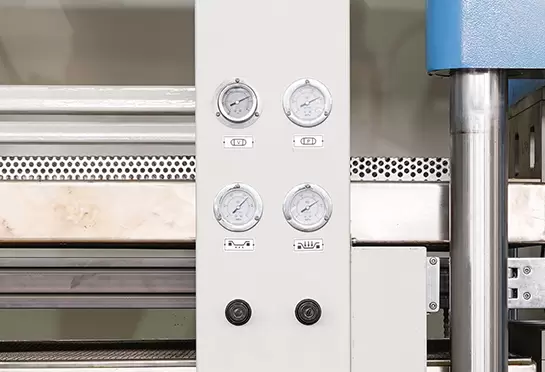

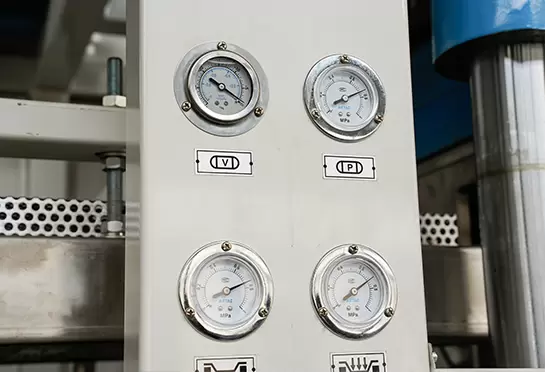

  • Барометр

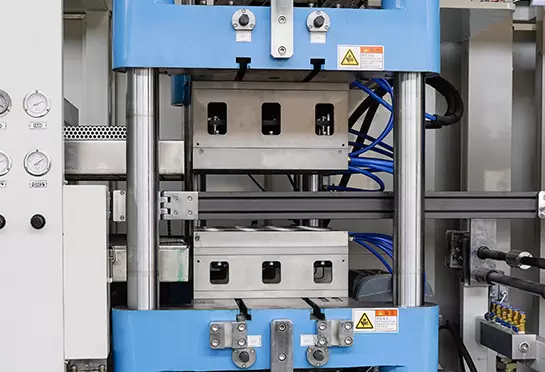

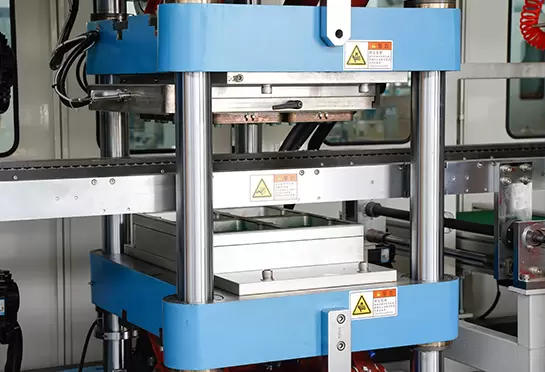

  • Формирование

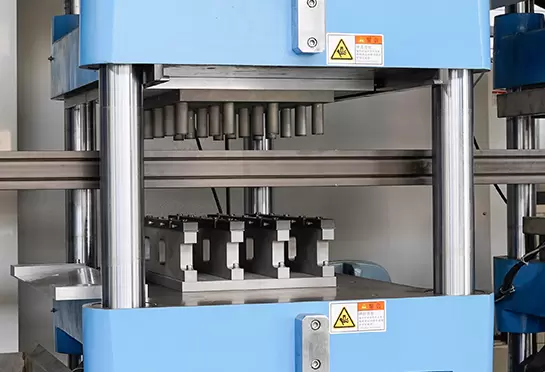

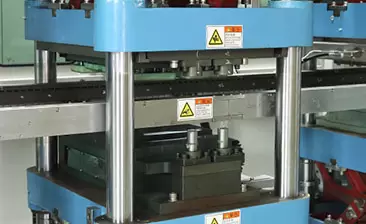

  • Штамповка
  • Резка
  • Укладка

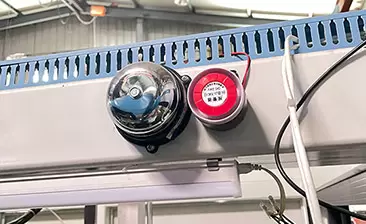

  • Безопасность
    индикатор
  • Конвейер
  • Лист для отходов
    собирающая часть

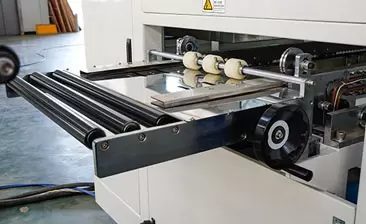

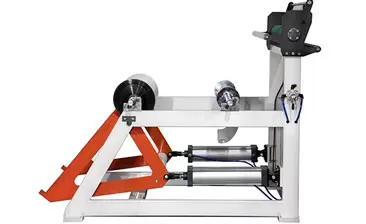

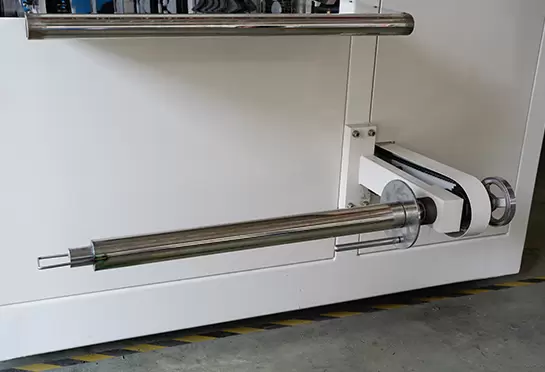

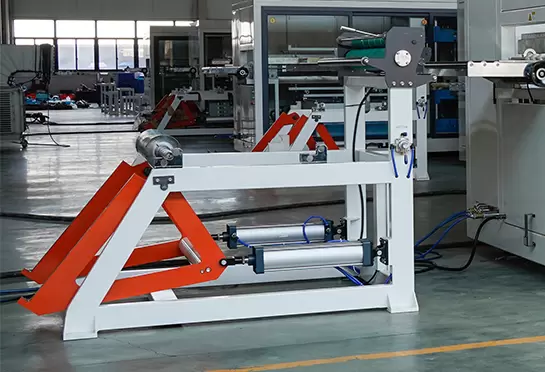

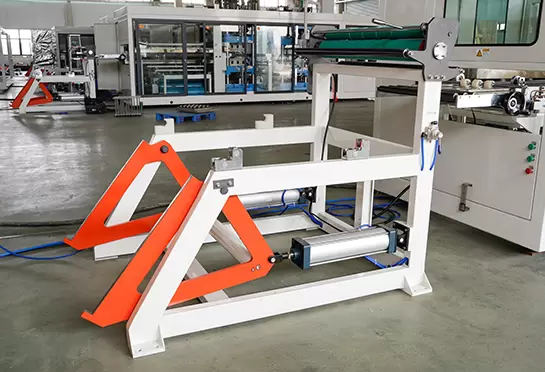

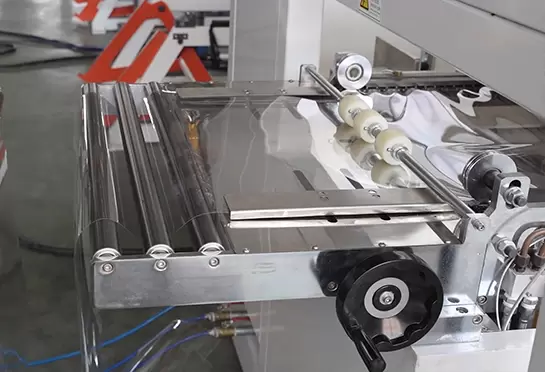

Подача листов
Подача листов

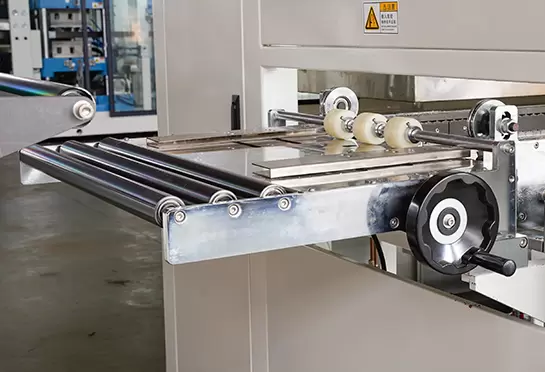

Транспортировка листов
Транспортировка листов

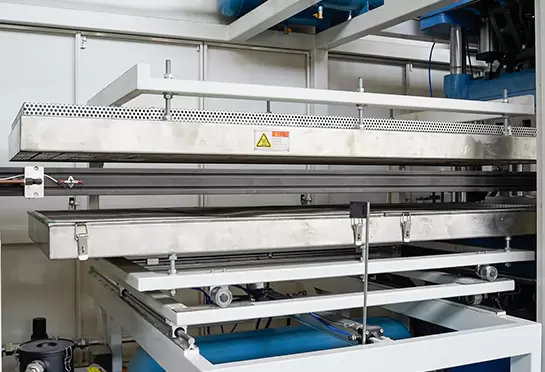

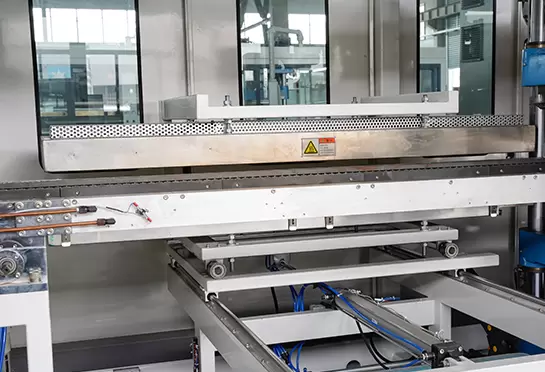

Обогрев:
Эльштейн (Германия)
Обогрев:
Эльштейн (Германия)

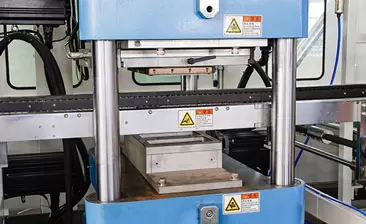

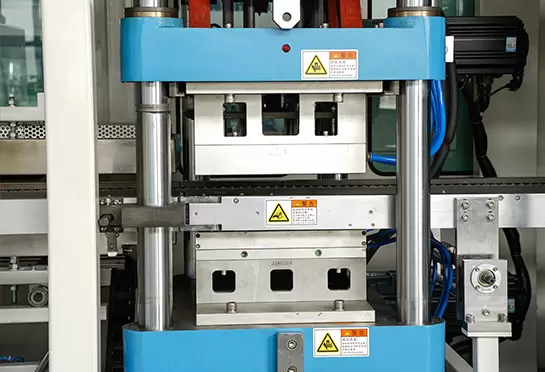

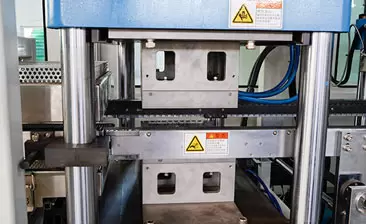

Формирование
Формирование
Штамповка
Штамповка
Резка
Резка

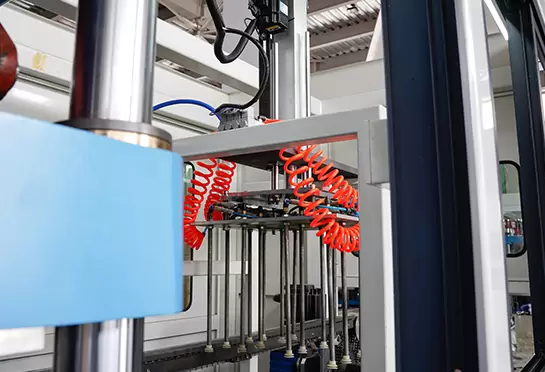

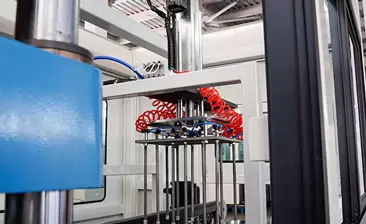

Укладка
Укладка

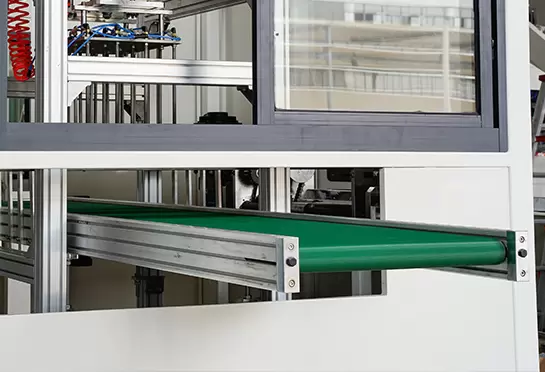

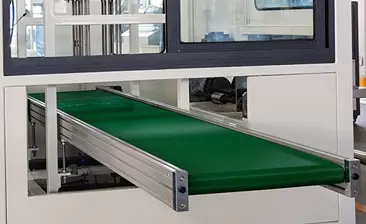

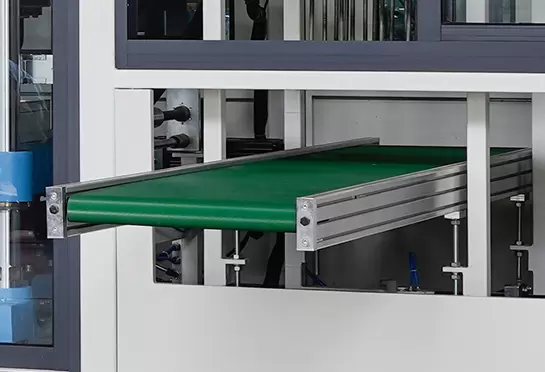

Конвейер
Конвейер
Безопасность
индикатор
Безопасность
индикатор

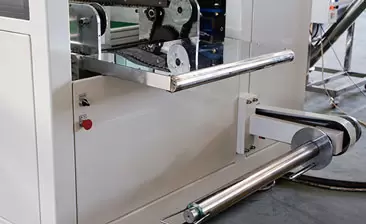

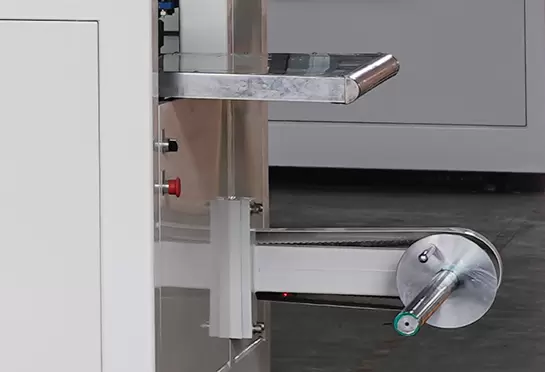

Лист для отходов
собирающая часть
Лист для отходов
собирающая часть
  • Подача листов
  • Транспортировка листов
  • Обогрев:
    Эрштейн (Германия)
  • Трек:автоматический
  • Барометр
  • Подтягивающий сервопривод:
    Детла (Тайвань)
  • Формирование
  • Штамповка

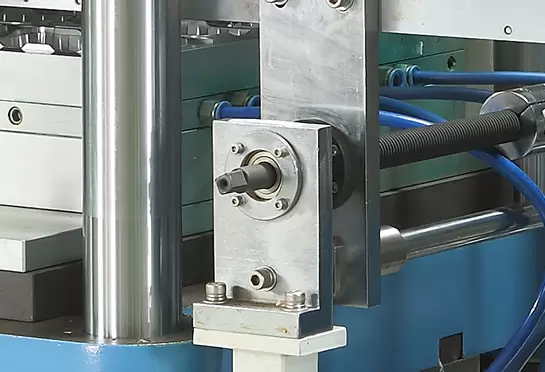

  • Эксцентриковое колесо
  • Быстрая смена формы
  • Индикатор безопасности
  • Автоматическая настройка
    форма
  • Резка

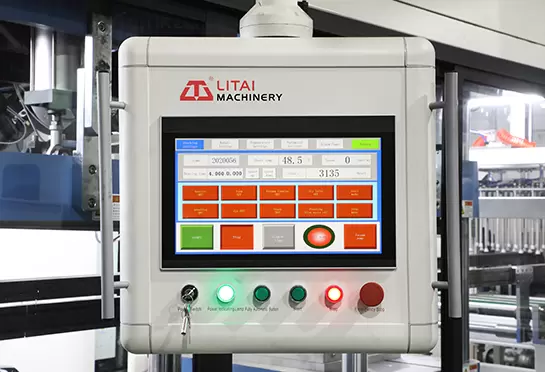

  • Сенсорный экран:
    Сименс (Германия)
  • Безопасность
    индикатор

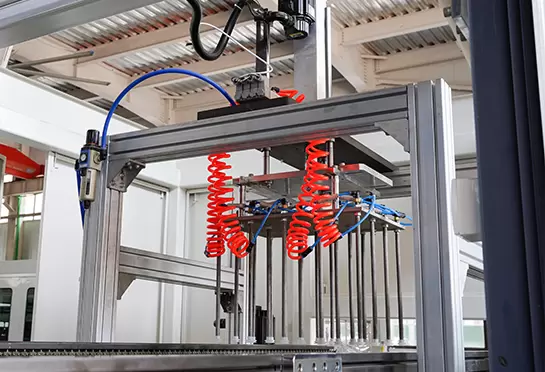

  • Укладка
  • Конвейер
  • Лист для отходов
    собирающая часть
  • Безопасность
    Индикатор
  • Быстрая смена формы
Сервопривод
подъема
барометра:
Detla (Тайвань)
Трек:автоматический Быстрая смена
Сенсорный
экран:
Siemens (Германия)
Эксцентрик
Колесо
Автоматическая
регулировка
форма

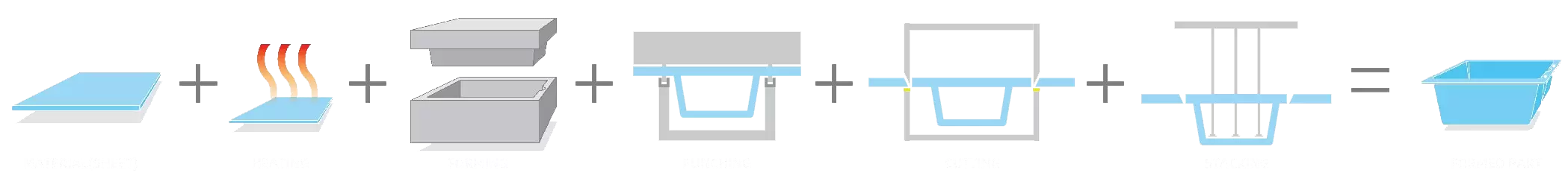

Четырехстанционная термоформовочная машина. Схема процесса формования.

ОБЗОР МАШИНЫ

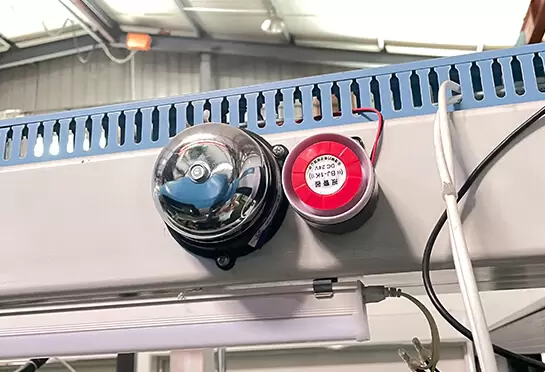

  • Есть функция сигнализации раздвижных дверей.

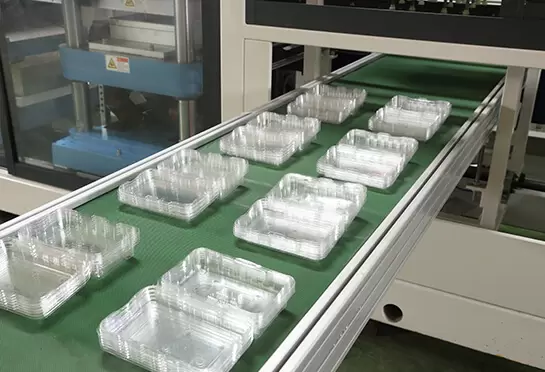

  • Низкий центр тяжести и высота готовой продукции, а также стабильная работа обеспечивают простоту эксплуатации и удобство просмотра.
  • Каждый серводвигатель имеет защиту от перегрузки для перегрузки машины.

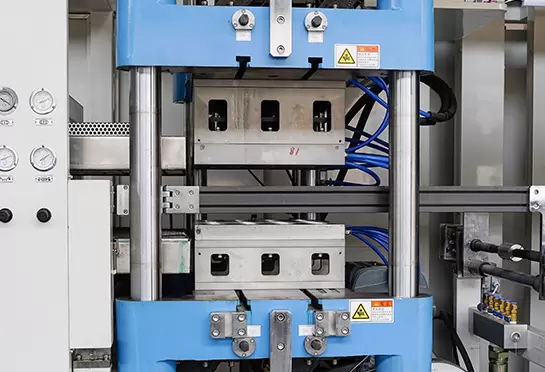

  • Имеется устройство быстрой смены пресс-формы, которое значительно сокращает время смены пресс-формы.

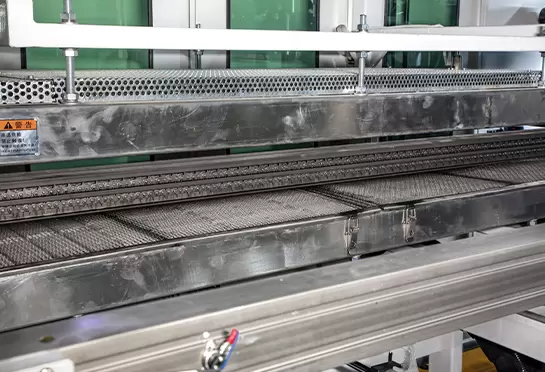

  • В машине используется температурная система PID, она показывает высокую точность и допуск контроля температуры <1 ℃.
  • Зубчатая цепь из марганца 65# помогает транспортировать лист. Алюминиевые рельсы с водяным охлаждением, экономят воду.

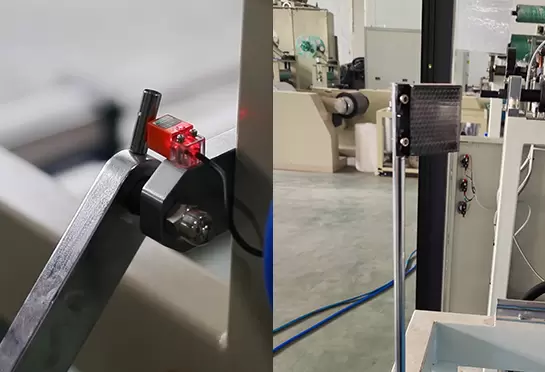

  • Загрузочная и нагревательная части имеют оптоэлектронный переключатель для предотвращения ошибок, связанных с производственным процессом.

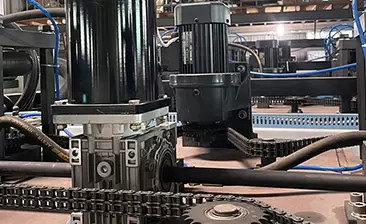

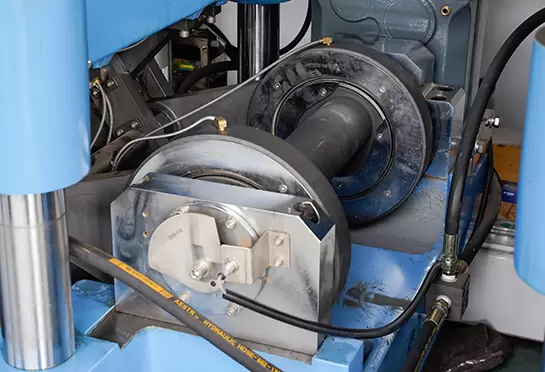

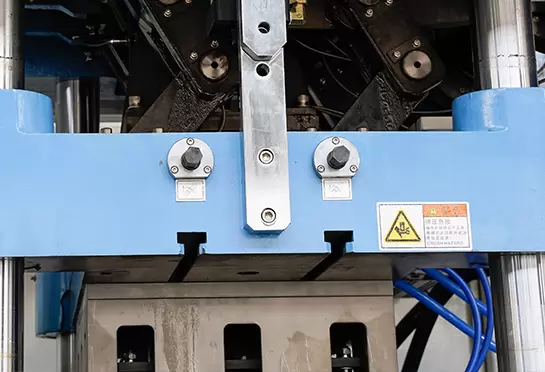

  • Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом.
Есть функция сигнализации раздвижных дверей. Есть функция сигнализации раздвижных дверей.
Низкий центр тяжести и высота готовой продукции, а также стабильная работа обеспечивают простоту эксплуатации и удобство просмотра. Низкий центр тяжести и высота готовой продукции, а также стабильная работа обеспечивают простоту эксплуатации и удобство просмотра.
Каждый серводвигатель имеет защиту от перегрузки для перегрузки машины. Каждый серводвигатель имеет защиту от перегрузки для перегрузки машины.
Имеется устройство быстрой смены пресс-формы, которое значительно сокращает время смены пресс-формы. Имеется устройство быстрой смены пресс-формы, которое значительно сокращает время смены пресс-формы.
В машине используется температурная система PID, она показывает высокую точность и допуск контроля температуры <1 ℃. В машине используется температурная система PID, она показывает высокую точность и допуск контроля температуры <1 ℃.
Зубчатая цепь из марганца 65# помогает транспортировать лист. Алюминиевые рельсы с водяным охлаждением, экономят воду. Зубчатая цепь из марганца 65# помогает транспортировать лист. Алюминиевые рельсы с водяным охлаждением, экономят воду.
Загрузочная и нагревательная части имеют оптоэлектронный переключатель для предотвращения ошибок, связанных с производственным процессом. Загрузочная и нагревательная части имеют оптоэлектронный переключатель для предотвращения ошибок, связанных с производственным процессом.
Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом. Каждая станция приводится в движение эксцентриковым кривошипно-шатунным механизмом.
