ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕ
Чиллер 15F
Охлаждайте формы, рельсы и гидравлические системы во время работы машины.
Домой /
Машина для изготовления пластиковых стаканчиков
Машина для изготовления пластиковых стаканчиков
Производство и продажа промышленности и торговли
Хладагент: R22
Охлаждающий вентилятор: 0,55 кВт*2
Объем бака для воды: 150 л
Номинальная мощность: 13,6 кВт
Электропитание: 3 фазы-380 В/50 Гц
Размеры: Д1500xШ850xВ1450 мм
Вес: 750 кг

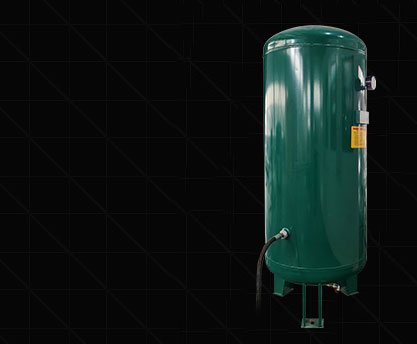

ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕВоздушный резервуар 1м³Вспомогательная часть системы сжатия воздуха, обеспечивающая поддержание стабильного давления воздуха.Объем: 1,0 м³
Давление: 0,8 МПа
Расчетная температура: 150℃
Общая высота: 2400 мм
Внутренний диаметр: 800 мм
Интерфейс предохранительного клапана: Rp 11/2
Интерфейс сливного клапана: R 1/2
ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕВоздушный компрессор
ТК-3.6Обеспечьте достаточное количество воздуха во время формованияРабочее давление: 0,8 МПа
Воздухопроизводительность: 3,6 м³/мин
Мощность двигателя: 3 фазы-380 В/50 Гц
Размеры: 1150x900x1350 мм
Электропитание: 3 фазы-380 В/50 Гц
Метод охлаждения: Воздушное охлаждение
Количество смазки: около 27 л
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Модель |
| Размер пресс-формы (макс.) |
| Глубина формирования (макс.) |
| Толщина листа |
| Скорость формования (макс.) |
| Давление воздуха |
| Расход воздуха |
| Потребление воды |
| Ширина листа (макс.) |
| Подходящий лист |
| Источник питания |
| Мощность нагрева |
| Номинальная мощность |
| Процедура |
| Измерение |
| Масса |
| 750 мм х 480 мм |
| 125-180мм |
| 0,3-1,8 мм |
| 30раз/мин |
| 0,6-0,8 МПа |
| 3,0 м³/мин |
| 0,7 м³/ч |
| 760мм |
| ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д. |
| 380 В переменного тока, 50 Гц, трехфазный, четырехпроводный |
| 146кВт |
| 173кВт |
| Нагрев, формовка и резка отходов переработки в одно целое |
| L8500*W2200*H3200мм |
| Около 6,5 т |
| 750 мм х 480 мм |
| 125-180мм |
| 0,3-1,8 мм |
| 30раз/мин |
| 0,6-0,8 МПа |
| 3,0 м³/мин |
| 0,7 м³/ч |
| 760мм |
| ПП, ПС, БЕДРА, ПЭТ, ПВХ, ПЛА и т. Д. |
| 380 В переменного тока, 50 Гц, трехфазный, четырехпроводный |
| 146кВт |
| 173кВт |
| Нагрев, формовка и резка отходов переработки в одно целое |
| L8500*W2200*H3200мм |
| Около 6,5 т |
Высокий уровень безопасности
Высокая устойчивость
Низкий уровень шума
Низкое потребление энергии
потребление
Высокая степень использования
Полностью автоматический

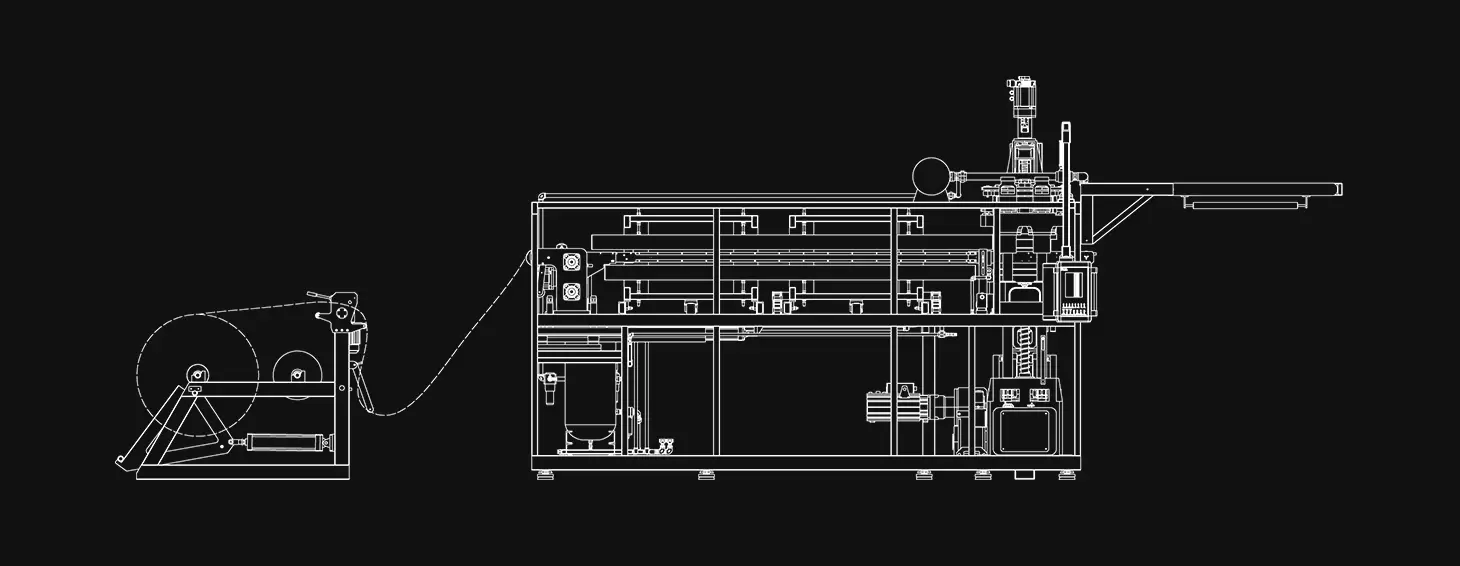

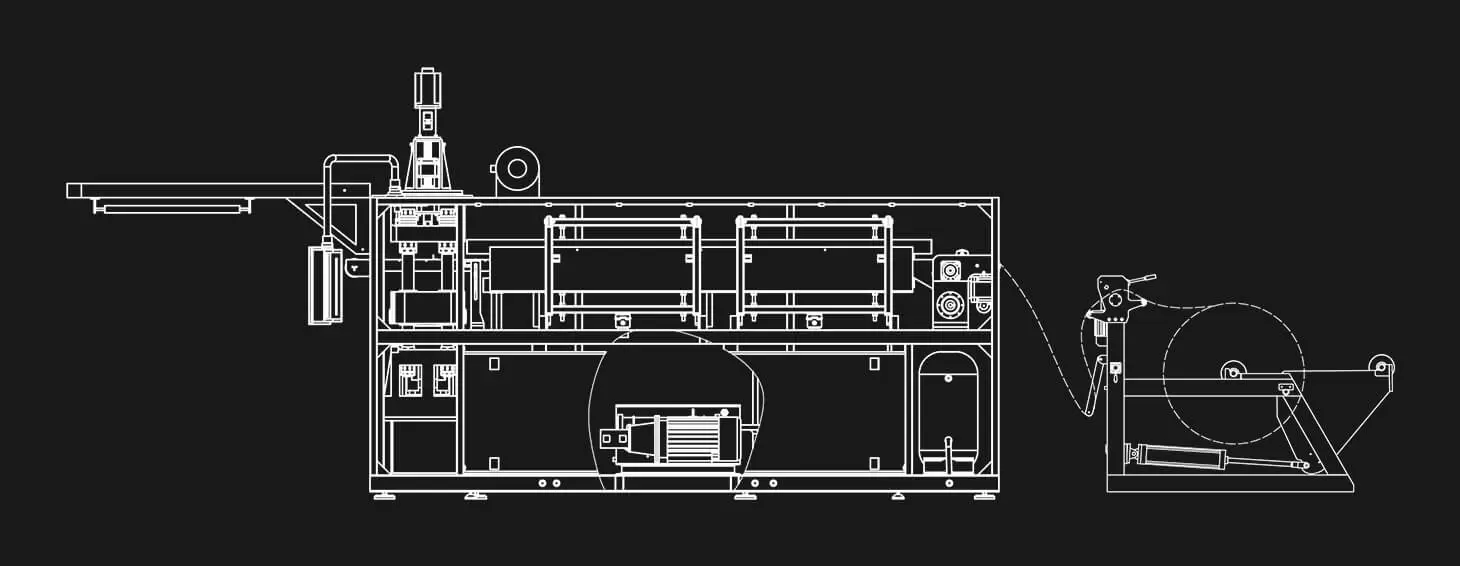

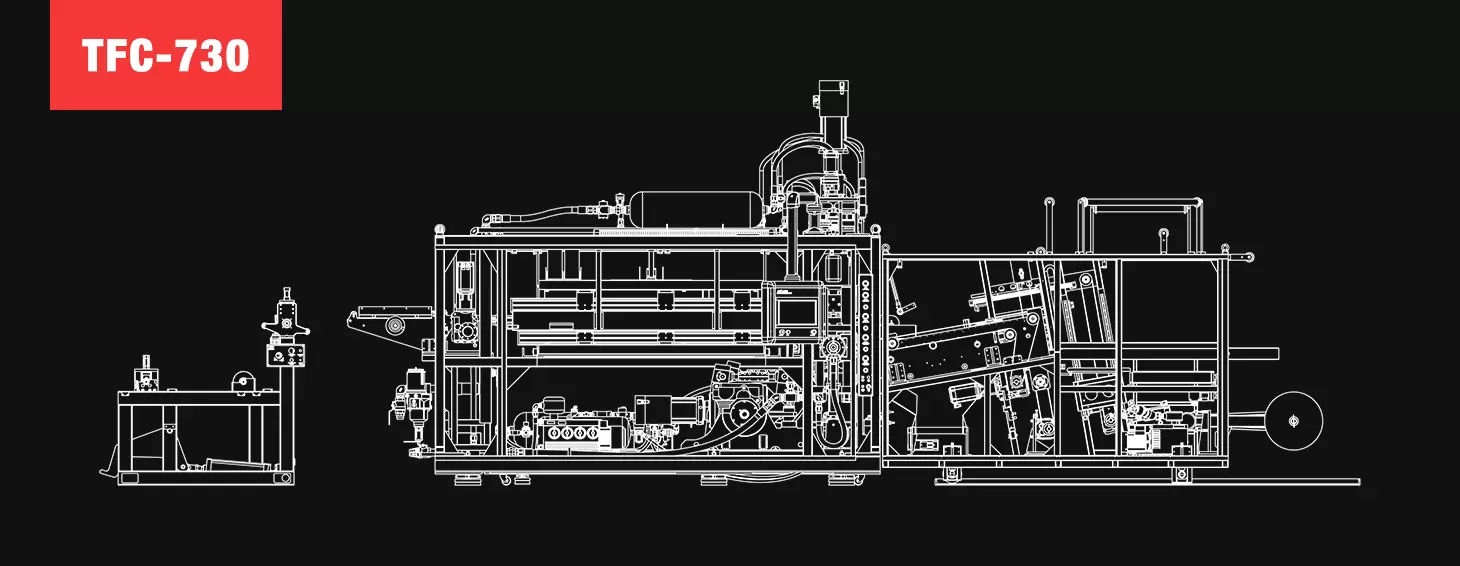

Линейная схема TFC-680

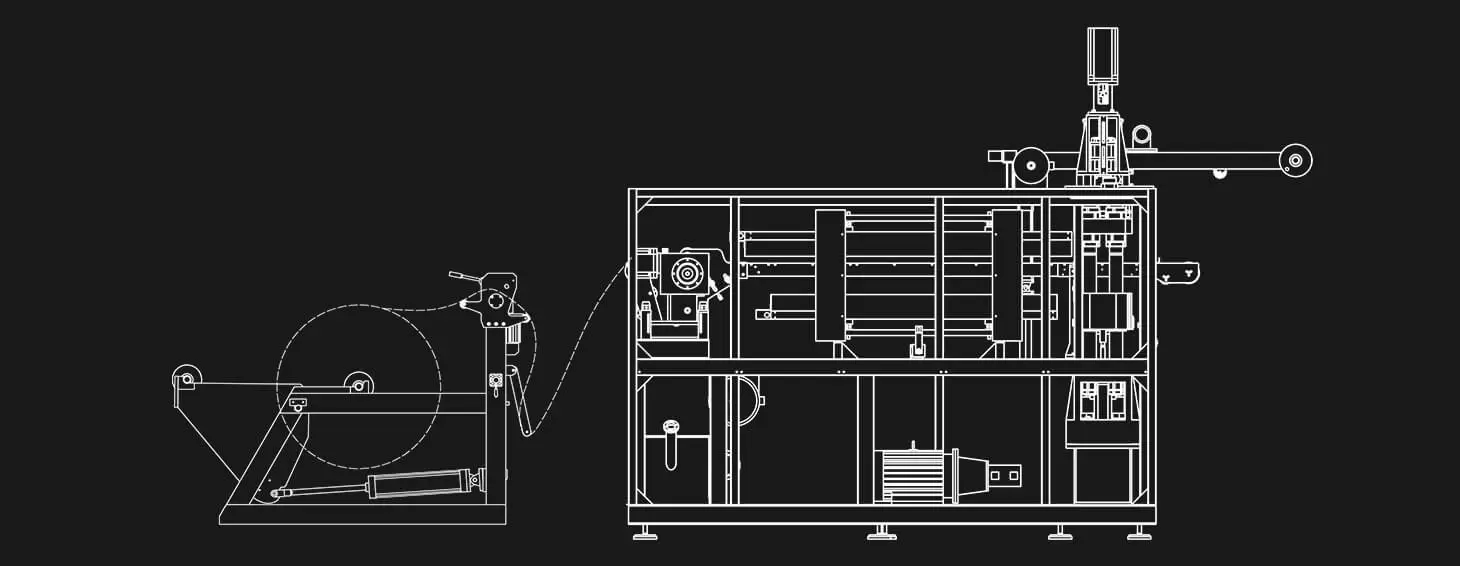

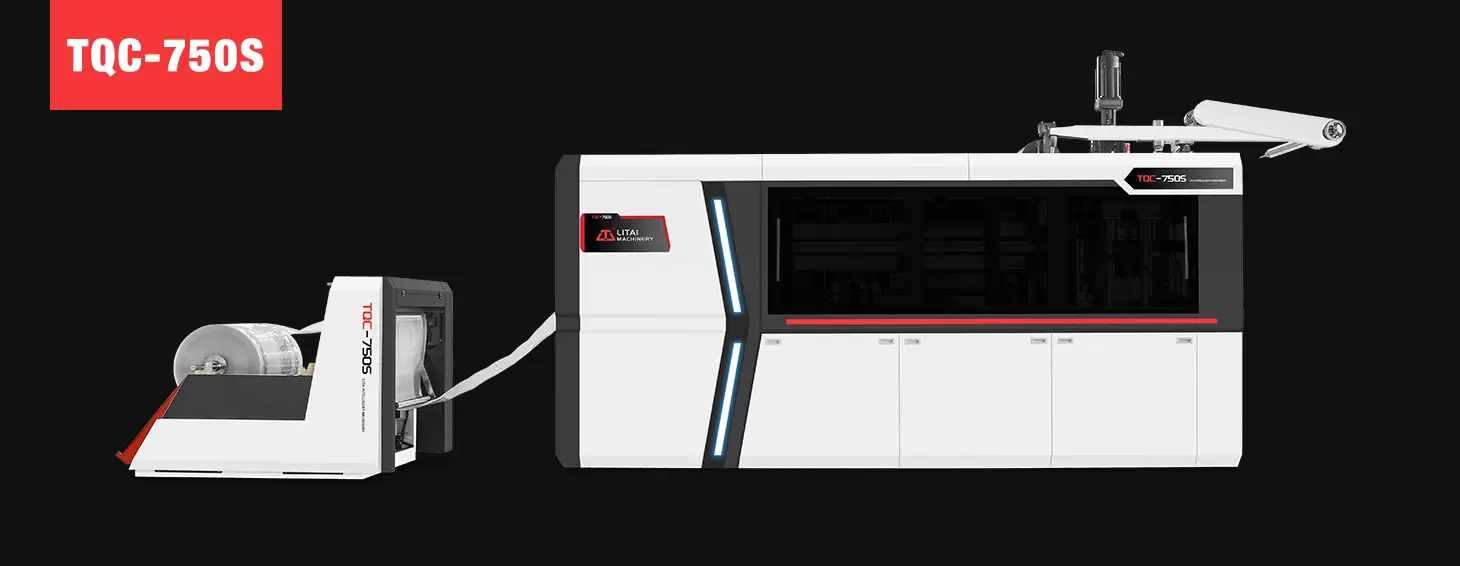

Линейная диаграмма TQC-750S

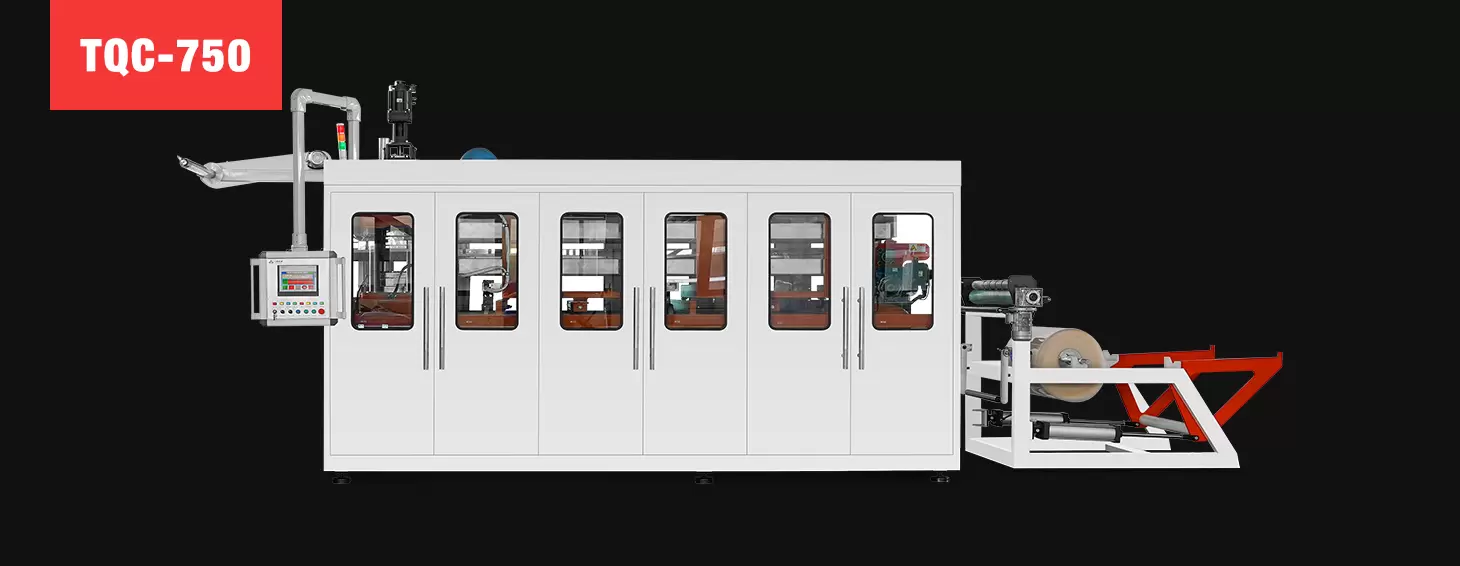

Линейная схема TQC-750

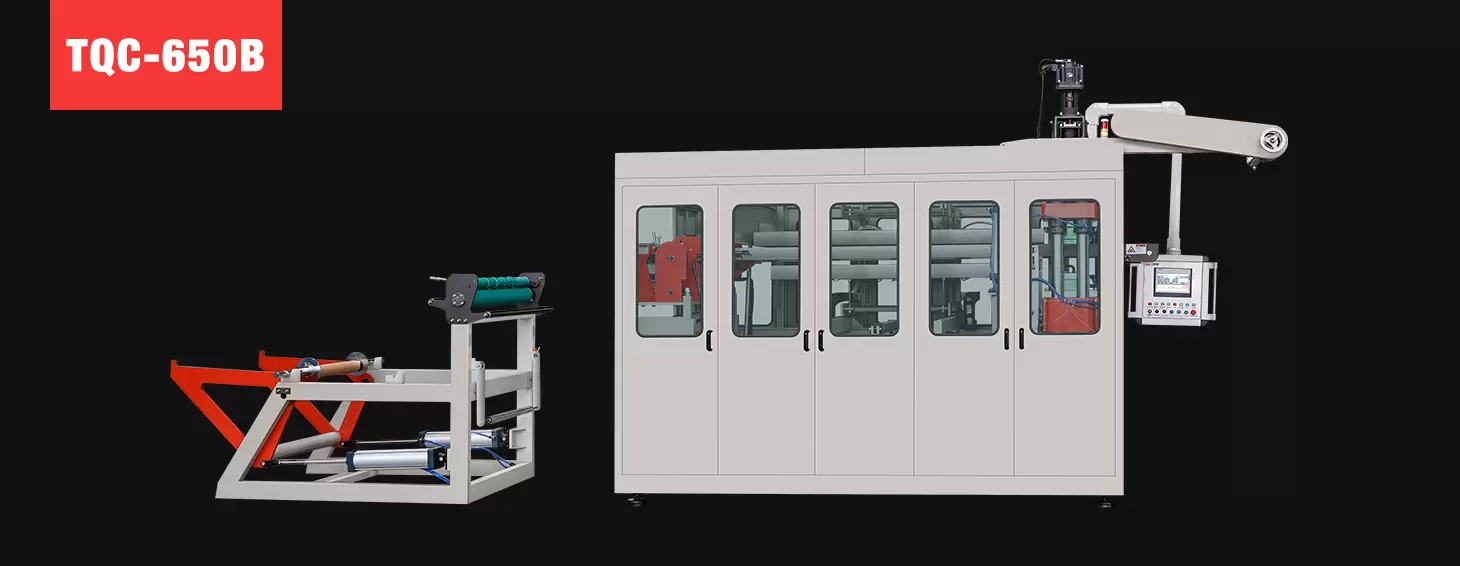

Линейная схема TQC-650B
Заявление

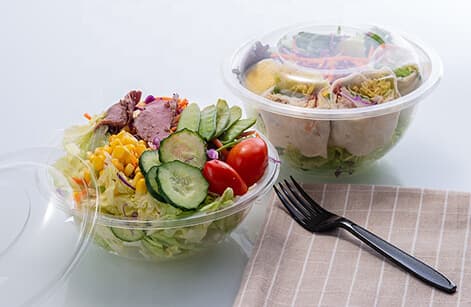

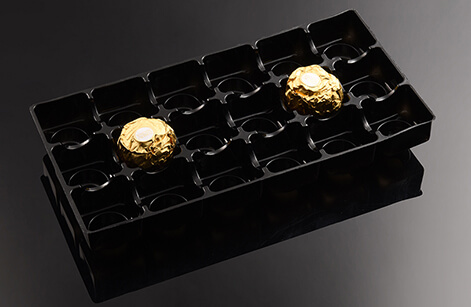

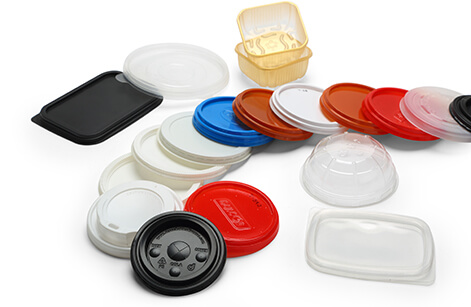

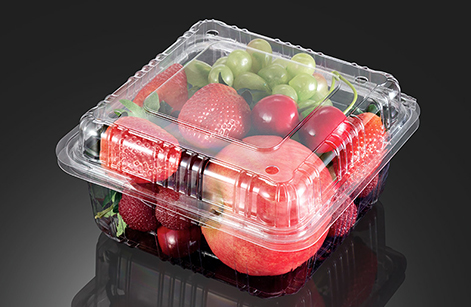

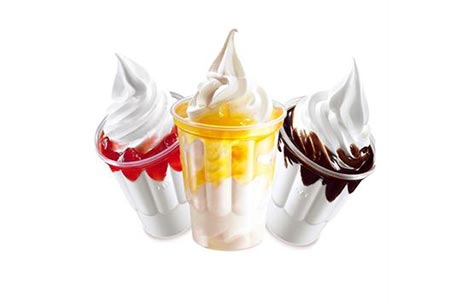

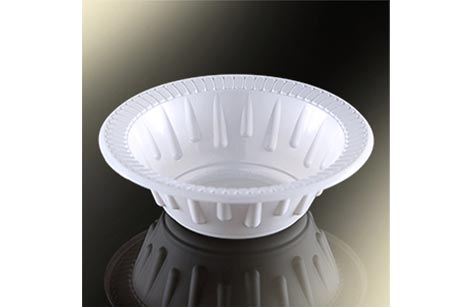

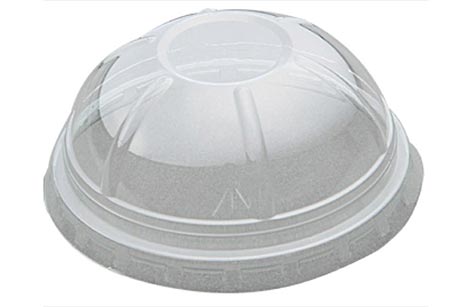

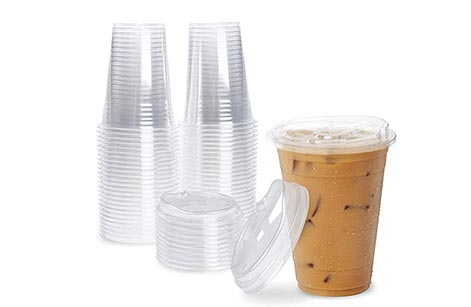

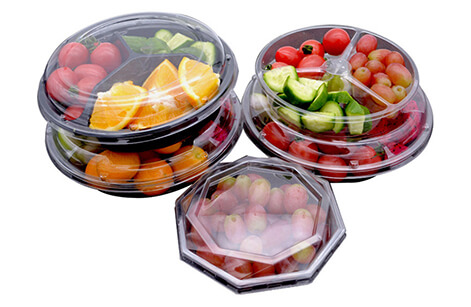

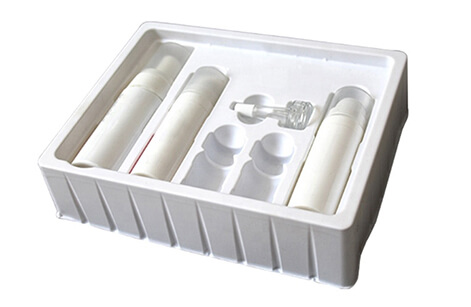

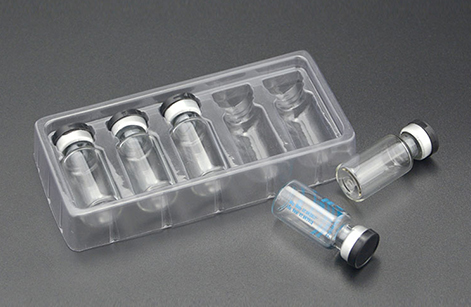

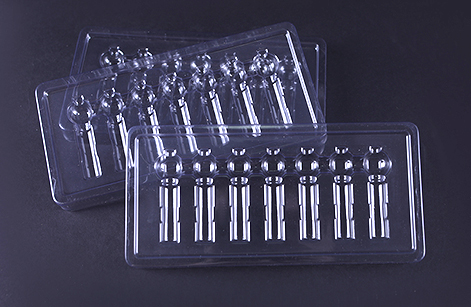

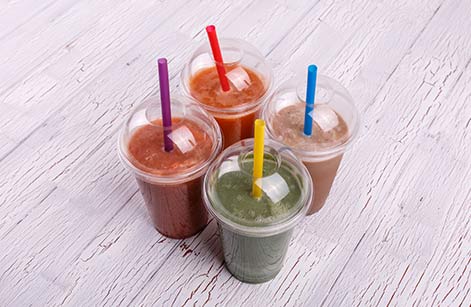

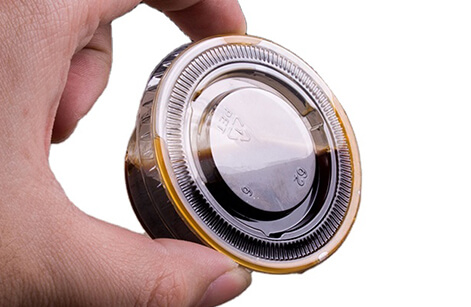

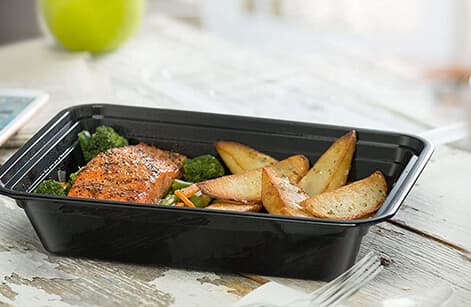

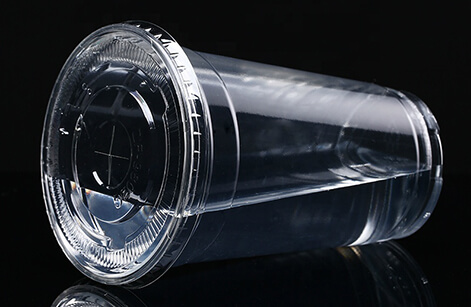

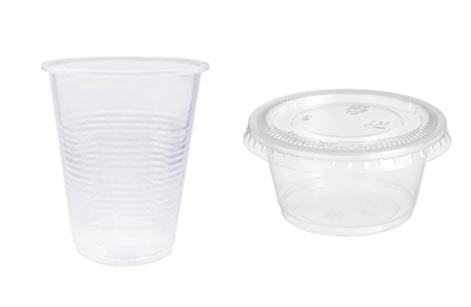

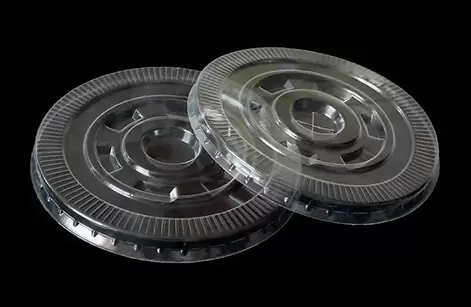

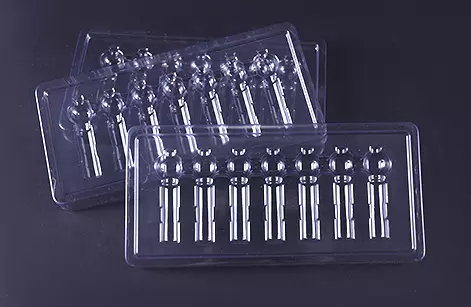

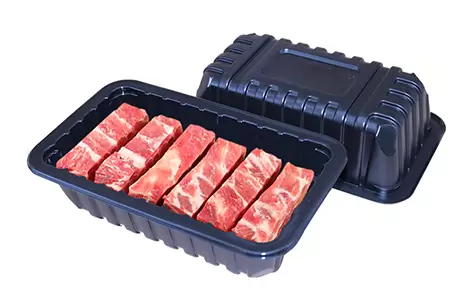

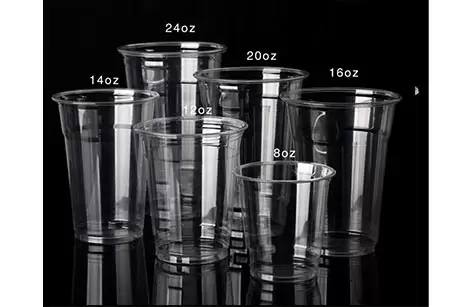

Термоформовочная машина для пластиковых стаканов - это наш долговременный разработанный продукт, Подача листа и натяжная часть приводятся в действие серводвигателем. Машина производит одноразовые изделия, такие как пластиковые стаканчики, миски, крышка и коробка через рабочий процесс подачи листов, нагрева листа, формование, резка и выдувание, широко используются и подходят для большинства просил заказчик. ПЛК для программы, ручной интерфейс для работа, стабильная, низкий уровень шума и высокая эффективность
- Подача листов
- Транспортировка
- Воздушный
резервуар
- Обогрев
- Гидравлический
станция
- Серводвигатель
- Сенсорный экран:
СИМЕНС
- Лист для отходов
собирающая часть
- Форма
(650*300мм)
(650*300мм)
Подача листов
Подача листов
Транспортировка
листов
листов
Транспортировка
листов
листов
Воздушный
резервуар
резервуар
Воздушный
резервуар
резервуар
Обогрев
Обогрев
Гидравлический
станция
станция
Гидравлический
станция
станция
Серводвигатель
Серводвигатель
Сенсорный экран:
СИМЕНС
СИМЕНС
Сенсорный экран:
СИМЕНС
СИМЕНС
Лист для отходов
собирающая часть
собирающая часть
Лист для отходов
собирающая часть
собирающая часть
Форма(750*480мм)
- Подача листов
- Транспортировка листов
- Воздушный резервуар
- Обогрев
- Гидравлический
станция
- Серводвигатель
- Сенсорный экран:
СИМЕНС
- Лист для отходов
собирающая часть
- Форма
(750*480мм)
ОБЗОР МАШИНЫ

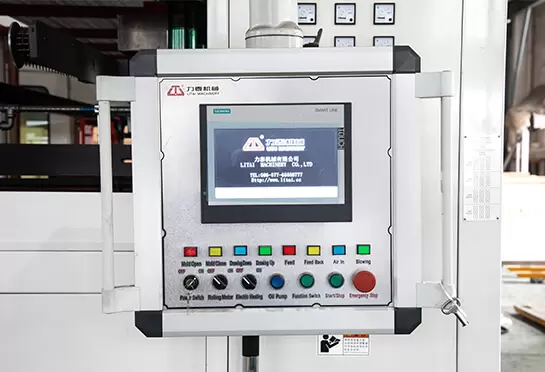

- Промышленный ручной интерфейс и ПЛК фирмы SIEMENS (Германия) обеспечивают высокую степень автоматизации, точное управление и удобное управление. Функция хранения документов упрощает операционные процессы.

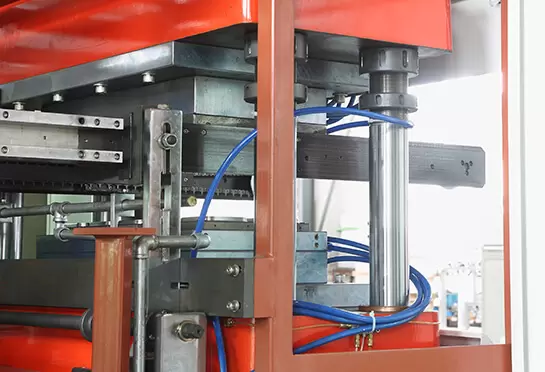

- Рабочие станции управляются стабильной конструкцией из четырех направляющих (сталь GCr15, снаружи покрыта твердым хромом). Износостойкий и продлевает срок службы оборудования.

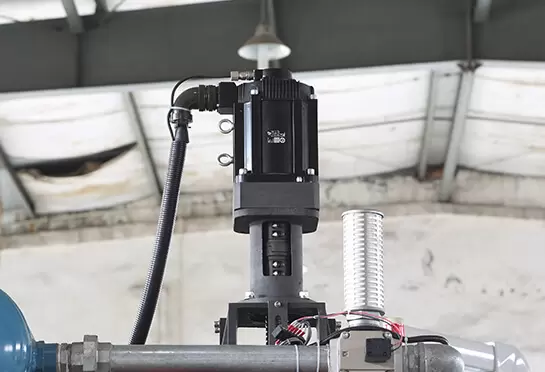

- Растягивающий серводвигатель YASKAWA (Япония) регулирует скорость верхней и нижней матрицы, что позволяет поддерживать одинаковую прочность для обеспечения одинаковой толщины дна каждой чашки. И сер

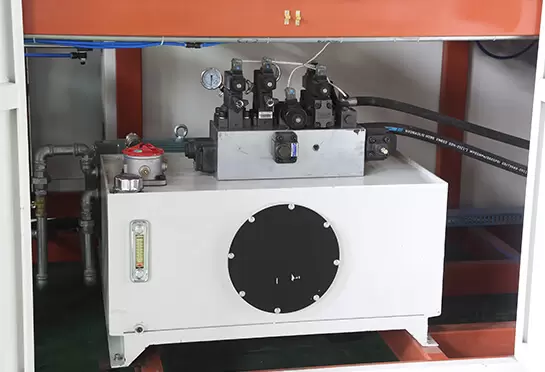

- Система с гидравлическим приводом может обеспечить адекватную скорость движения и сильную силу удара.

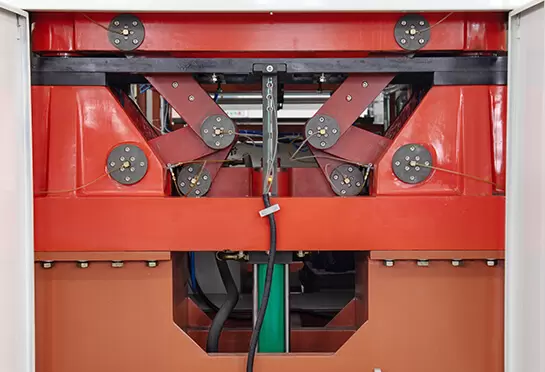

- Вся часть управляется надежной и устойчивой гидравлической системой. Использование бесконтактного переключателя фирмы ROCKWELL (США) обеспечивает превосходную точность позиционирования пресс-формы.

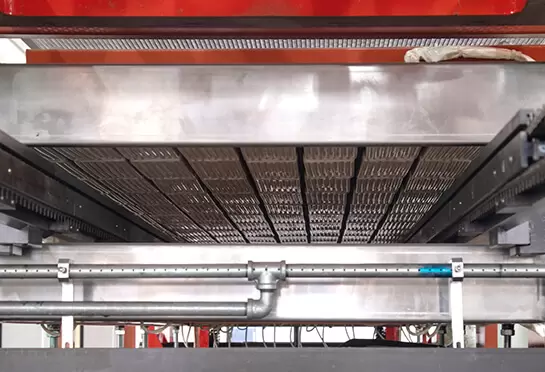

- В нагреватель добавлена вакуумная изоляция из хлопка, которая показывает быструю скорость отклика, короткое время обработки и экономию энергии.

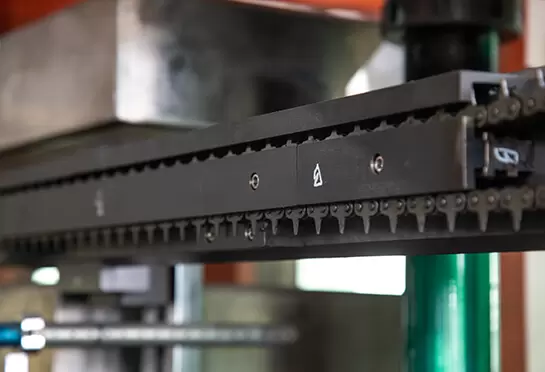

- В цепи Sharp используется марганец 65#, который обладает более высокой прочностью, лучшей термостойкостью и эластичностью, чем сталь 45#.

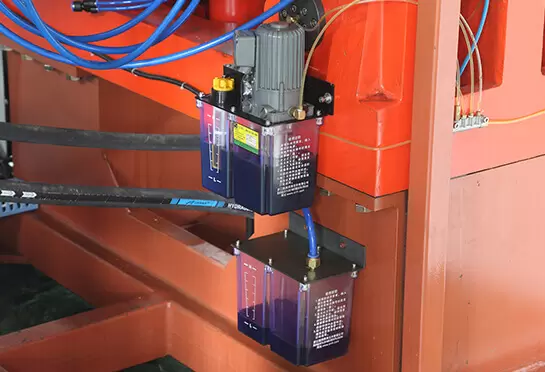

- Электрический насос смазочного масла может автоматически впрыскивать смазочное масло регулярно и количественно с помощью компьютерного управления в условиях беспилотного управления, что может сделать ротацию

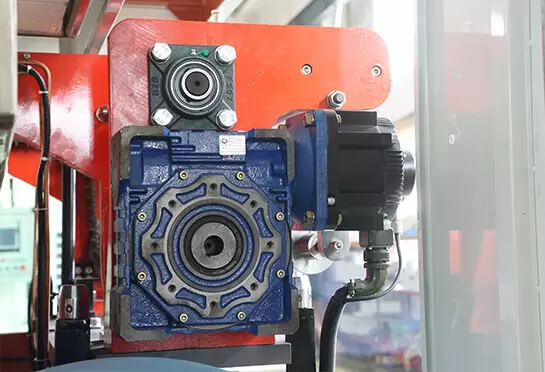

- Серводвигатель подачи листов использует марку YASKAWA, произведенную в Японии, номинальная мощность 3 кВт, что обеспечивает стабильную работу в процессе подачи.
Промышленный ручной интерфейс и ПЛК фирмы SIEMENS (Германия) обеспечивают высокую степень автоматизации, точное управление и удобное управление. Функция хранения документов упрощает операционные процессы.
Рабочие станции управляются стабильной конструкцией из четырех направляющих (сталь GCr15, снаружи покрыта твердым хромом). Износостойкий и продлевает срок службы оборудования.
Растягивающий серводвигатель YASKAWA (Япония) регулирует скорость верхней и нижней матрицы, что позволяет поддерживать одинаковую прочность для обеспечения одинаковой толщины дна каждой чашки. И сер
Система с гидравлическим приводом может обеспечить адекватную скорость движения и сильную силу удара.
Вся часть управляется надежной и устойчивой гидравлической системой. Использование бесконтактного переключателя фирмы ROCKWELL (США) обеспечивает превосходную точность позиционирования пресс-формы.
В нагреватель добавлена вакуумная изоляция из хлопка, которая показывает быструю скорость отклика, короткое время обработки и экономию энергии.
В цепи Sharp используется марганец 65#, который обладает более высокой прочностью, лучшей термостойкостью и эластичностью, чем сталь 45#.
Электрический насос смазочного масла может автоматически впрыскивать смазочное масло регулярно и количественно с помощью компьютерного управления в условиях беспилотного управления, что может сделать ротацию
Серводвигатель подачи листов использует марку YASKAWA, произведенную в Японии, номинальная мощность 3 кВт, что обеспечивает стабильную работу в процессе подачи.
